深圳中现自动化设备有限公司

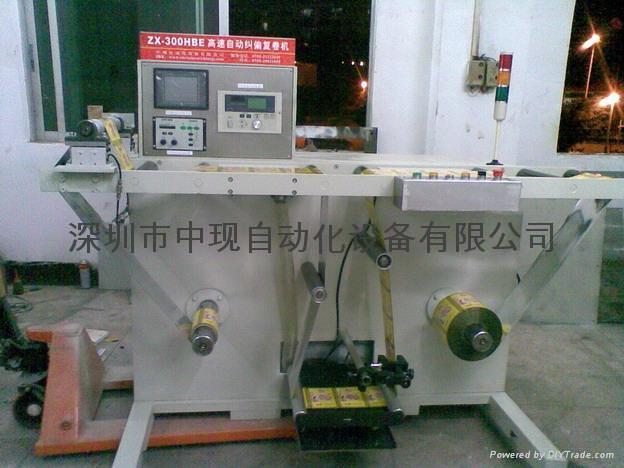

一、设备简介：

        本机组采用交流变频或伺服驱动技术，由PLC电脑集中控制张力系统完成卷料复卷。配置

    触摸人机界面，使整机的执行动作、工艺流程、工艺数据实现数字化管理和控制，产品质量和

   控制精度得到保障与大幅提高。实用、优化的机械结构设计及控制系统接口，针对悬臂复卷结构

   而特殊设计的双电机驱动张力控制系统稳定可靠，适应窄幅面卷材高速复卷作业的需要。

   系统标准配置.

二、设备技术指标：

序号
 项 目
 性能指标
 备注

ZX-300HBE
 ZX-500HBE

1.
 适应材料
 卷筒状印刷膜、光膜

2.
 卷筒状≤70g/m2 纸张

3.
 材料宽幅
 50～300mm
 50～500mm

4.
 材料范围
 0.005~0.025mm 薄膜

5.
 35~70g/m2 纸张

6.
 放卷直径
 400mm MAX
 600mm MAX

7.
 复卷速度
 180m/min MAX
 250m/min MAX
 复卷


8.
 张力精度
 ±3N

9.
 整机功率
 5KW

10.
 电源
 380VAC 50/60HZ

11.
 外形尺寸
 1900mm×1000mm×1200mm
 1450mm×1200mm×1800mm
 长× 宽× 高
