不锈钢旋塞阀    三通不锈钢旋塞阀的详细资料：

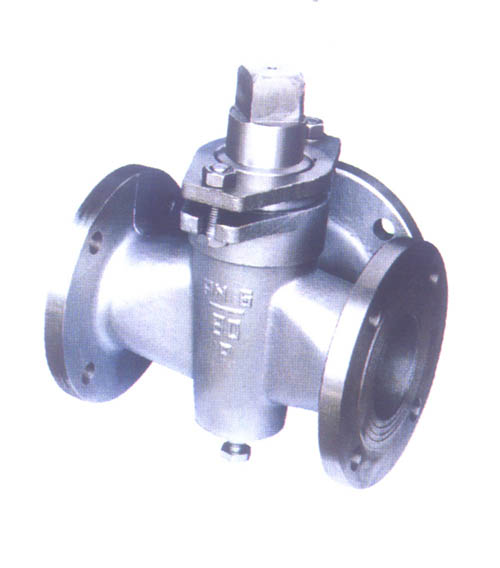

X44W-1.0P/R三通不锈钢旋塞阀的详细资料：

型号 公称压力
PN（MPa） 试验压力PS（MPa） 适用介质 工作温度（℃）
壳体 密封
X44W-1.0P 1.0 1.5 1.1 硝酸类 ≤250
X44W-1.0R 1.0 1.5 1.1 醋酸类 ≤250

公称压力
PN（MPa） 公称通径
DN（mm）  尺寸（mm）
L D D1 D2 z-φd □s h H
1.0 25 145 115 85 56 4╳φ14 17 38 133
32 170 135 100 78 4╳φ18 18 45 152
40 180 145 110 85 4╳φ18 24 55 212
50 200 160 125 100 4╳φ18 28 74 260
65 220 180 145 120 4╳φ18 32 82 295
80 250 195 160 135 4╳φ18 40 95 327
100 300 215 180 155 8╳φ18 45 135 425
125 350 245 210 185 8╳φ18 54 154 482
150 400 280 240 210 8╳φ23 62 172 512
200 450 335 295 265 8╳φ23 75 195 605
250 530 390 350 320 8╳φ23 85 230 660
300 580 440 400 368 8╳φ23 100 263 760



零件名称 阀体 塞子 填料压盖 填料
X44W-1.0P 铬镍钛不锈钢 铬镍钛不锈钢 铬镍钛不锈钢 柔性石墨
油浸石棉盘根
