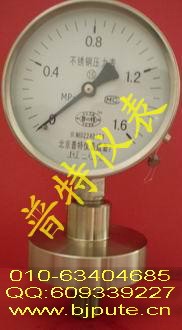

为使通用型压力表能适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合，应必须采用由隔膜隔离器与通用型压力仪表组成一个系统隔膜表。
隔膜表主要用于石油化工、制碱、化纤、染化、制药、食品和制酪等工业部门生产过程中测量流体介质压力之用。
型号表示
类型 连接器 隔膜隔离器 隔膜材料 测量范围 法兰标准 说明
PM10 PM10系列压力变送器
Y-B Y-B系列不锈钢压力表
  Z 直接式（被测介质温度小于80℃）
  ZN 阻尼器
  SR 散热器（被测介质温度小于200℃）
  YL 硬管连接（被测介质温度小于200℃）
  RL1/2/4 软管连接（1、2、4分别代表软管长度：米）
  GL 角形连接（被测介质温度小于150℃）
    MF  敞开式突面（〈 25MPa）
    MG  工字形（ 〈 4MPa）
    ML  螺纹式（〈 60MPa）
    MZ  螺栓式（1~25MPa）
    MH  均质机用（10~60MPa）
    MC  夹子式（0.1~2.5MPa）
    MN  螺母式（0.1~2.5MPa）
      各种材质 316、316L、哈氏合金、钽、氟塑料
结构原理
当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成P-△P的压力。当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。
技术指标
主要技术参数:1精确度等级:1.6级;
                2介质温度:-40℃～70℃;(大于70℃定货时说明)
                3测量范围:60MPa以下各量程.
隔膜表的温度特性
由于隔膜表系统由填充了密封液作为传递压力的介质，则受密
