ZDY1200S煤矿用液压钻机，液压钻机，ZDY1200S液压钻机，ZDY1200S煤矿用液压钻机最低价畅销，ZDY1200S煤矿用液压钻机厂家报价，ZDY1200S煤矿用液压钻机清仓大处理，ZDY1200S煤矿用液压钻机厂家回馈价，ZDY1200S煤矿用液压钻机使用寿命

一、型号含义及主要技术参数：

Z——钻机

D——动力头

Y——液压传动

1200——最大额定转矩

N²m S——双泵系统

二、技术参数：

额定转矩：N²m 1200～320

钻杆直径：mm 42/50

主轴通孔直径：mm 75

主轴倾角0～±90°

给进/起拔行程：mm 650

电机额定功率：KW  22

额定电压：V 380～660

主油泵整定压力:MPa 21

副油泵整定压力 :MPa 12

起落整定压力 : MPa  16

油箱有效容积:L 85

开孔直径：mm 110

终孔直径：mm75

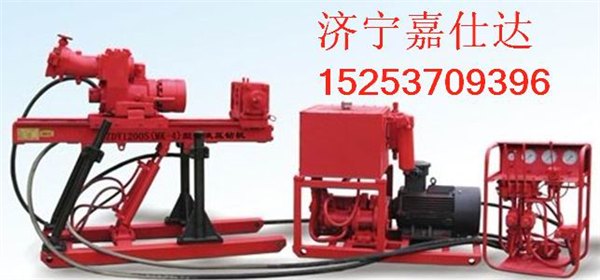

三、钻机结构简介

1.该钻机采用分组式布置，整机共分主机、泵站、操作台三大部分。

2.主机由回转器、夹持器、给进装置及机架组成。

3.回转器由斜轴式变量柱塞马达、齿轮减速器和液压卡盘组成。调节马达排量可以调节转速。液压卡盘采用液压夹紧、弹簧松开常开式结构。

4.夹持器采用碟形弹簧夹紧，油压松开的常闭式结构。可以防止起下钻具时因突然停电引起的跑钻事故。夹持器固定在给进装置机身前端，用于夹持孔内钻具并可配合回转器实现机械拧卸钻杆。

5.操纵台是钻机控制装置。由各种控制阀、压力表及管件等组成。钻机的回转、给进、起拔与卡盘、夹持器的联动功能是靠操作台上的阀类原件组合来实现的。

6.在操作台上有马达回转、支撑油缸、给进起拔、起下钻转换及截至阀五个操作手把。增压、调压、背压三个调节手轮及指示系统压力、给进压力、起拔压力、回油压力的四块压力表。油管排列整齐，应有指示牌标明连接方法。各种油路控制阀安装在操纵台框架内。高压胶管采用扣压式接头，拆卸油管时用自带的堵头将油管两端接头出口堵封，以免管中油液漏失及脏物进入管中。

7.泵站是钻机的动力源。它由防爆电动机、主油泵、副油泵、油箱、冷却器、滤油器、底座等部件组成。

四．钻机共有15根软胶管，其中Φ16mm³5m.5根。Φ13mm³5m.9 根。Φ25mm³5m.1根。
