产 品 说 明

    本公司有各种系列渣浆泵：AH、M系列渣浆泵；ZJ系列渣浆泵；ZGB系列（100ZGB150ZGB，250ZGB）渣浆泵；KSH型渣浆泵

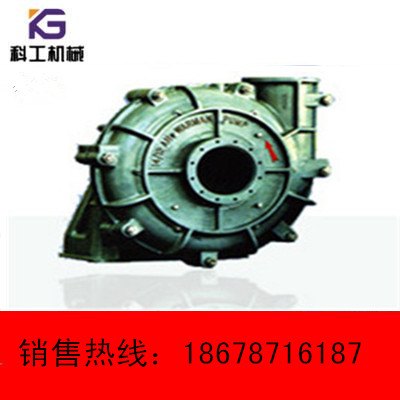

结构：AH、M型泵为悬臂、卧式双壳轴向吸入离心渣浆泵。泵的吐出口位置可根据需要按45℃间隔，旋转八个不同的角度安装使用。

      材质：AH、M型泵的泵体具有可更换的耐磨金属内衬，叶轮、护套、护板等过流部件均采用耐磨金属。

      使用：在小流量低扬程区域内，可以输送强磨蚀渣浆；在高扬程大流量区域内输送轻磨蚀渣浆。适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆，该类型泵也可以多级串联使用。

      密封形式：AH、M型泵的轴封可采用填料密封、副叶轮密封、填料加副叶轮密封、机械密封等型式。

      传动型式：DC直联传动，CR平行皮带传动，ZVZ上下皮带传动，CV立式皮带传动等型式。

型号意义：

举例如下：6/4D-AH

      6：吸入口径；4：吐出口径；D：托架类型；AH：产品系列

AH、M型渣浆泵清水技术参数：

型号            允许配带最大功率(kw)            清　　水　　性　　能            叶轮

                          流量Q      扬程H

(m)  转速n

(r/min)      最高效率η(%)        汽蚀余量NPSH)

(m)  叶片数      叶轮直径(mm)

                          (m3/h)      (L/S)

1.5/1B—AH      15      12.6-28.8            3.5-8            6-68 1200-3800          40      2-4  5        152

2/1.5B—AH      15      32.4-72    9-20 6-58 1200-3200          45      3.5-8            5        184

3/2C—AH          30      39.6-86.4            11-24          12-64          1300-2700          55      4-6  5        214

4/3C—AH          30      86.4-198 24-55          9-52 1000-2200          71      4-6  5        245

4/3D—AH          60

6/4D-AH 60      162-360  45-100      12-56          800-1550 65      5-8  5        365

6/4E-AH  120
