佛山市泰昱传感器有限公司

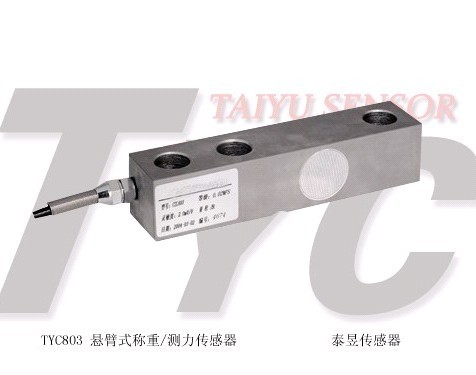

TYC803 悬臂式称重/测力传感器
产品特点及结构 采用合金钢材质，焊接密封。主要适用电子台秤、汽车衡等
主要技术参数
量      程：0.5、1、1.5、2、2.5、3.5 （t）
精度等级： C2、C3
综合误差：(%F.S) 0.03/0.02
灵 敏 度：3.0±0.03(mV/V)
非 线 性：0.03、0.02(%F.S)
滞      后：0.03、0.02(%F.S)
重 复 性：0.02、0.01(%F.S)
蠕      变：0.03、0.02 (%F.S/30min)
零点输出：±1 (%F.S)
输入阻抗：350±3  (Ω)
输出阻抗：350±10 (Ω)
绝缘电阻：≥5000(100VDC) (MΩ)
激励电压：9～12 (VDC)
温度补偿范围：-10 ～ +40 (℃)
使用温度范围：-20 ～ +55 (℃)
零点温度影响：0.02(%F.S/10℃)
灵敏度温度影响：0.02(%F.S/10℃)
安全过载范围：150 (%F.S)
极限过载范围：200 (%F.S)
防护等级 IP67/IP68
电 缆 线： 四芯屏蔽电缆RWP4×12-3m
接线方法： 输入(电源) + ： 红色；输入(电源) - ： 黑色；输出(信号) + ： 绿色；输出(信号) - ：白色
