一、概    论
1.01.用途：
(1)挤压试验:本机适用于各类电池级模拟在处理家庭废物时，电池遭受挤压(如压实垃圾)
的情形
(2)针刺试验:本机适用于各类电池级模拟在处理家庭废物时，电池遭受针刺(如压实垃圾)
的情形
1.02.原理：
(1)挤压试验:被试电池在两个平面被挤压，通过台钳或活塞直径为32mm液压臂施加约13KN
的挤压力，挤压持续至液压奘置上压力表读数到达17MPa,一旦达到最大压力，就解除挤
压。
(2)针刺试验:试验应在20℃ ±5℃的环境温度下进行，将接有热电偶的电池(热电偶的触点
固定在电池大表面上)置于通风橱中，用直胫3mm的无蚀锈钢针以20mm/s-40mm/s的速度
刺穿电池最大表面的中心位置。
二、依据标准
2.01.GB/T2900.11-1988 ID IEC60086-4：2000
2.02.SJ/T11169-1998或UL1642-2007
2.03.SJ/T11170-1998或UL2054
2.04.MH/T1020-2007或UN38.3
2.05.GB/T18287-2000
2.06.YD/T1268.1-2003
2.07.QB/T2502-2000
2.08.IEC62281-2004
三、主要技术指标：

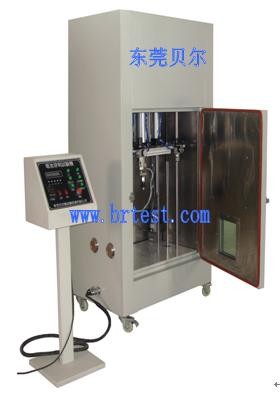

3.01.型号         ：BE-6047
3.02.压力范围     ：250N~13.0KN(可根据要求定做)
3.03.力值误差     ：±1%
3.04.单位转换     ：Kg/N/Lb
3.05.挤压/针刺方式：液压
3.06.针刺速度     : 10~40mm/S(可调)
3.07.延时功能     : 0~9999秒可设置
3.08.钢针/钨针   ：φ3mm X 100mm ~φ7mm X 100mm各1支
φ8mm X 200mm (各1支)
3.09.电池尺寸    ：300 X 300 X 200mm(可根据要求定做)
3.10.可视窗口    ：150 X 150mm防爆玻璃并贴有防爆膜
3.11.补风口       ：箱体左侧开有两个补风口
3.12.排气         ：箱体后侧装有排气扇
3.13.照明         ：箱体内顶部装有照明灯
3.14.底座         ：装有4个万向滑轮可自由移动
3.15.外型尺寸     ：长88 X 宽67 X 高211 cm
3.16.控制箱尺寸  ：长35 X 宽35 X 高104 cm
3.17.机台重量     ：约250Kg
3.18.电源         ：3∮ 5W 380V 50HZ
