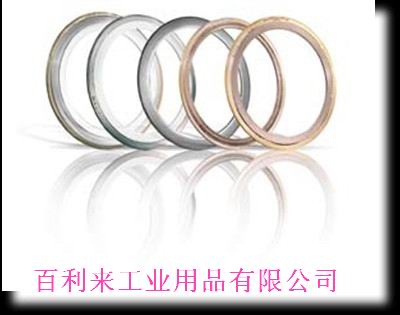

Garlock金属缠绕垫片-FLEX SEAL RW,RWI,SW,EDGE,TANDEM SEAL
—用成型的金属带和软的填充材料交互的缠绕制成－当放在
两个法兰之间被压缩后就形成了非常有效的密封。
金属带中间部分的V型凸起就像弹簧一样，在工况改变时给垫片很好的回
弹性。填充材料和金属带材料可以选择不同的材料以适应不同的化学介质。需
要防火安全的可以选择柔性石墨作为填充材料。如果垫片的有效压缩载荷是有
限制的，可以对垫片的设计和尺寸进行修改以达到有效的密封。
一个金属缠绕垫片可以
包括一个外环，一个内环或
者二者都有。外环使垫片与
法兰对中和作为垫片压缩的
限位，内环不但可以提供额
外的径向强度,而且还可以
减少法兰的冲刷磨蚀和保护
密封元件。
很好的回弹性和很高的
强度使得金属缠绕垫片成为
各种各样使用条件和工况下
的理想选择。广泛地被用于
炼油厂和化工厂。
缠绕垫片也同样是有效地使用在发电，纸浆和造纸，航空航天，各种阀门
和各种专门的应用中。
按照ASME B16.20的要求，所有的PTFE填充的金属缠绕垫片都应带内
环。另外，下列石墨填充材料的缠绕垫片应带内环：
l  NPS 24 和更大的 900#
2  NPS 12 和更大的 1500#
3  NPS 4 和更大的 2500#
根据2008年4月这个标准的公制版本，所有的石墨缠绕垫片可不履行应带
内环的规定。然而，买方可能指定这些垫片不带内环。但这两种类型都仍将在
外环上打上16.20的钢印。
