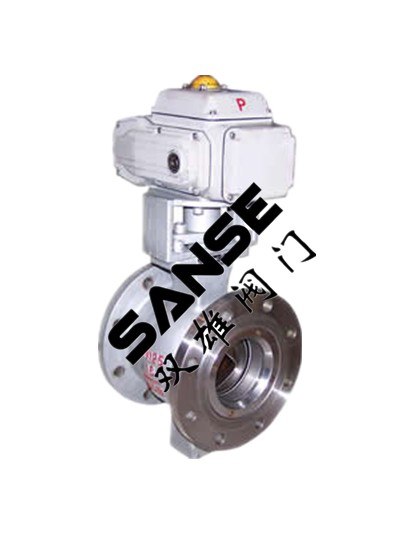

ZAJV电子式电动V型调节球阀，配用DSR系列电动执行机构，无需另配伺服放大器，有输入控制信号（4-20mADC或1-5ADC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维切断，防止卡死。具有流通能力，调节精度高，可调比大，密封性好，重量轻等特点。适用于除小口径，角型、三通连接外的大部分场合，是替代进口产品的最佳产品，特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程自动控制系统中。
阀体
公称通径；25-300mm
公称压力：PN1.6, 4.0, 6.4Mpa
连接形式：法兰式按JB/T79.2-94凹或按JB78-5P对夹式法兰连接
材料：WCB  ZG1Gr18Ni9Ti  CF3M
填料：V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉编织填料。耐高温碳纤维填料
温度：常温：-20℃~+120℃               散热：+200℃~+450℃
阀内组件
阀芯形式：V形缺口半球体
流量特性：等百分比特性。
球体阀杆2Cr13  1Cr18Ni9Ti  oCr17Ni12Mo2(316L)
金属阀座材料：与阀杆材料相同，密封堆焊钴铬硬质合金，非金属阀材料，增强聚四氟乙烯。


执行机构
类型：可选用PSQ系列、DSR、3810系列角行程执行机构。
防爆型选3810系列。

V形球阀规格参数表：
公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300
流量系数（Kv） 25 40 63 100 160 250 350 680 990 1600 2500 4000
动作范围 0-90°
允许压差△P 小于公称压力（1.6MPa）
泄漏量Q 按API598标准测试      无泄漏
环境温度℃ -20~60℃
基本误差 ±2%
回差 ±2%
死区 1%
可调范围 250:1
配用执行机构 PSQ101,  3810RSA-05
DSR-05~10 PSQ201
381RSC-30
DSR-20～30 PSQ301
3810RSC-50 DSR-40 PSQ701
DSR-60
