公称通径mm 20 25 40 50 65 80 100 150 200
阀座直径mm 10 12 15 20 25 32 40 50 65 80 100 125 150 200
额定流量
系数Kv
 直线 1.8 2.8 4.4 6.9 11 17.6 27.6 44 69 110 176 275 440 690
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630
执
行
机
构 型号
气缸直径 125 160 200 250
行程mm 16 25 40 60
弹簧范围KPa 气关式：40～200，气关式80～240，100～200，200～350，350～500
流量特性 直线；等百分比
可调比 R=50：1
公称压力MPa 1.6;4.0;6.4;
介质温度℃ -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰标准 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产


性能指标（带定位器）
项目 指标值 项目 指标值
基本误差% 1.0 始
终
点
偏
差% 气关 始点 1.0
始点
回差 1.0 气关 始点 1.0
死区 0.4 始点
额定行程偏差% 2.5 允许泄漏量L/h 阀额定容量


允许压差（MPa）

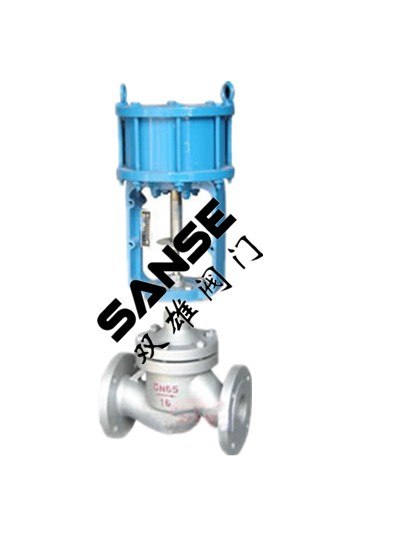

ZSJP型精小型气动活塞式调节阀 (单座)
气源压力MPa 弹簧范围MPa 公称通径DN
20 25 40 50 65 80 100 150 200
10 12 15 20 32 40 125 150
0.25 40-200 2.9 2.5 1.6 0.9 0.73 0.8 0.6 0.31 0.29 0.19 0.12 0.13 0.09 0.05
0.30 80-240 5.9 5.0 3.2 1.8 1.47 1.6 1.2 0.62 0.59 0.39 0.24 0.27 0.18 0.10
0.25 100-200 6.4 6.25 4.0 2.25 1.84 2.0 1.3 0.78 0.74 0.49 0.31 0.34 0.22 0.123
0.40 200-350 6.4 6.4 4.5 3.68 4.0 2.6 1.56 1.48 0.98 0.62 0.78 0.44 0.246
0.55 350-500 6.4 6.4 6.4 4.5 2.73 2.6 1.72 1.1 1.2 0.77 0.43


ZSJM型精小型气动活塞调节阀 (套筒)
气源压力MPa 弹簧范围
KPa  公称通径DN
20 25 40
 50 65 80 100 150 200
