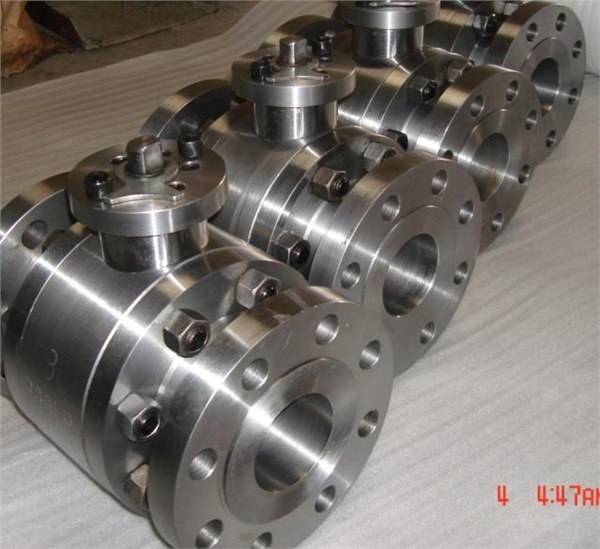

型号：锻钢三片式硬密封球阀Q11H
公称通径：DN 15-200mm
公称压力：PN 10-50MPa
材质：锻钢一、

产品特点
1、采用板簧预载的可动金属阀座结构，密封力设计合理，启闭灵活，密封可靠。
2、根据用户的需要，可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。
3、采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。

二、Q11H主要连接尺寸及重量 公称压力 尺寸（mm)
L H D D1
10 90 76 32 3/8"
15 90 76 32 1/2"
20 100 81 38 3/4"
25 115 92 45 1"
32 130 114 55 11/4"
40 150 125 65 11/2"
50 170 144 75 2"

三、Q41H型主要连接尺寸及重量 公称通经 尺寸（mm)
L d1 L1 D D1 D2 b Z-Фd H
mm in 全通经FP 缩经FP 全通经FP 缩经FP 全通经FP 缩经FP QA41 QA341 QA641 QA941
15 1/2" 130 - 15 - - - 95 65 45 14 4-14 62 - 200 -
20 3/4" 140 - 20 - - - 105 75 55 14 4-14 68 - 204 -
25 1" 150 - 25 - - - 112 85 65 14 4-14 75 - 215 360
32 11/4" 165 - 32 - - - 135 100 78 16 4-14 85 - 240 390
40 11/2" 182 - 40 - - - 145 110 85 16 4-18 95 - 264 395
50 2" 200 - 50 - - - 160 125 100 16 4-18 110 - 360 472
65 21/2" 220 - 65 - - - 180 145 120 18 4-18 130 - 379 530
80 3" 250   80   - - 195 160 135 20 4-18 155 - 452 580
100 4" 280   100   - - 215 180 155 20 8-18 180 320 479 630
125 5" 320   125   - - 245 210 185 22 8-18 250 380 646 710
150 6" 360   150   - - 280 240 210 24 8-23 275
