概述:

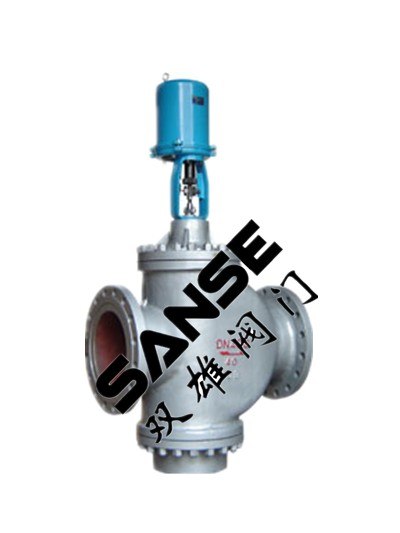

ZDLN型电子式电动直通双座调节阀采用双导向结构,配用3601L系列电子式直行程电动执行机构.具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点.广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值.特别适用于压差较大,允许泄漏量也较大且不是很清洁的介质场合.
  本系列产品有标准型、波纹管密封型、夹套保温型等多种品种.产品公称压力等级有PN16、40、64;公称通径范围DN25~400.适用流体温度有-250℃~+560℃范围内多种档次.泄漏量标准为Ⅱ级或Ⅳ级.流量特性为线性或等百分比.多种多样的品种规格可供选择

主要零件材料:
阀体、阀盖：HT200、ZG230~450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填   料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫   片：橡胶石棉板、1cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬   套：2Cr13
主要技术参数:
公称通径mm 20 25 32 40 50 65 80 100 125 150 200 250 300 400
阀座通径mm 20 26 32 40 50 66 80 100 125 150 200 250 300
额定流量系数kv
  6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600 2700
公称压力（MPa） 0.6,1.6， 2.5， 4.0， 6.4
行程（mm） 10 16 25 40 60 100
流量特性 直线，等百分比，快开
工作温度℃ -40～230℃（常温型），散热片式230～450℃（中温型），特殊订货-100～600℃
法兰尺寸 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质 WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式 直通双座铸造球型阀
上阀盖型式 普通式（常温），热片式（中温），长颈式（低温）
阀体允许压差 ≤公称压力 4.0 3.4
配用电动执行机构型号 PSL PSL-201 PSL-202 PSL-204 PSL-208 PSL-312 PSL325
361L 361LSA-08 361LSA-20 361LSB-30 361LSB-50 361LSC-65 361LSC-99
防爆型 361LXA-20 361LXB-30 361LXB-50


外形尺寸:
公通径（mm） 25 32 40 50 65 80 100 125 150 200 250 300
L（mm） PN1.6MPa 185 200 220 250 275 300 350 410 450 550 670 770
PN4.0MPa 190 210 230 255 285 310 355 425 460 560 740 805
PN6.4MPa 200 210 235 265 295 320 370 440 475 570 750 820
H1（mm） 117 120 139 144 188 208 220 268
