一、用途

    W型电动机保护用高分断能力高压限流熔断器适用于交流50HZ，额定电压3.6~10KV，额定电流400A(3.6KV)、224A(7.2KV)及以下的电力系统中，作为高压电动机及其他电力设备的过载或短路保护用，也可与负荷开关、真空接触器等配合使用。本高压熔断器符合国家GB15166.2标准和国际电工委IEC282-1、IEC644标准以及英国BS标准。

二、结构特点

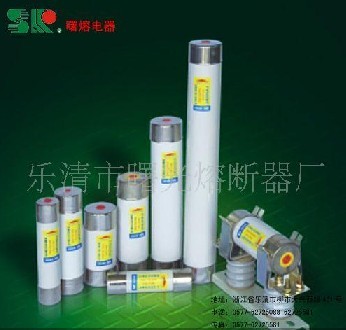

   W型高压熔断器采用插入式和母线式两种结构，具有安装体积小、接触可靠和更换方便的特点；火药式撞击器并联于由纯银片制成并旋绕的熔体，与经化学处理过的高纯度石英砂一起密封于熔管内；熔管采用耐高温的高强度氧化铝瓷制成。在线路发生故障时，熔体溶化，在熔体出现电弧瞬间，撞击器的与熔体并联的高电阻金属丝立即熔断，点燃火药产生高气压将撞击器迅速弹出，推动连锁电器触头，自动切换电路或发出熔断讯号。
    本高压熔断器具有耐震动、分断能力高、动作快、保护特性好等优点。

主要型号：(WDF.O)XRNM1-3.6/50-125A、(WFF.O)XRNM1-3.6/125,160,200A、(WKF.O)XRNM1-3.6/250,315,355,400A、(WFN.O)XRNM1-7.2/25-160A、(WKF.O)XRNM1-7.2/200,224、XRNM1-10/25-224A

注：括号内的型号为国外型号
