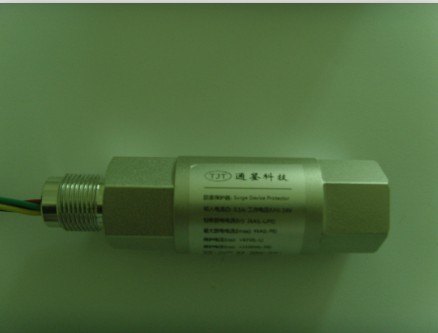

供应报警仪防雷模块

【参数】

报警仪防雷模块http://www.tjtemc.com

Nominal  voltage  [UN]  /额定电压：24V

Nominal  current  [IL]/额定电流：0.5A

C2  Total  nominal  discharge  current  (8/20  μs)  [In]/C2总标称放电电流(8/20μs)：5  kA

C2  Nominal  discharge  current  (8/20  μs)  per  line  [In]/C2标称放电电流/线(8/20μs)：2.5  kA

Voltage  protection  level  line-line  for  In  C2  [UP]/电压保护水平，线——线 ≤  65  V

Voltage  protection  level  line-PG  for  In  C2  [UP]/电压保护水平，线—地 ≤  1100  V

Capacitance  line-line  [C]/电容C线—线 ≤  250  pF

Capacitance  line-PG  [C]/电容C线—地 ≤  450  pF

Line/线：红：24V  黑：GND  棕：信号  黄：PE

Operating  temperature  range/工作温度 ：-40°C...+80°C

Degree  of  protection/防护等级：IP  65

For  mounting  on  the  field/device  side/安装方式：½  NPT  /  20mm  ISO  male  thread½  NPT/20mm  ISO  螺纹

Connection  input/output/连接方式输入/输出：connecting  leads  AWG  16，  length  of  250  mm/1.25mm2导线，长度250mm

Earthing  via/接地方式：connecting  lead/导线连接

Enclosure  material/外壳材料：6061

Test  standards/测试标准：IEC  61643-21/  GB/T18802.21

【相关介绍】

杭州通鉴科技有限公司可根据客户产品结构和防护要求，提供专业滤波器或防雷装置量身定制服务，产品符合YD1235，IEC61643等国内外各项标准指标。产品性价比高，在严格符合标准的基础上，提供专业的SPD防护模块安装规范和现场安装指导。公司定制专业的滤波防雷组合模块，可同时满足客户产品EMC和雷击的需求。欢迎广大客户前来业务洽谈。
