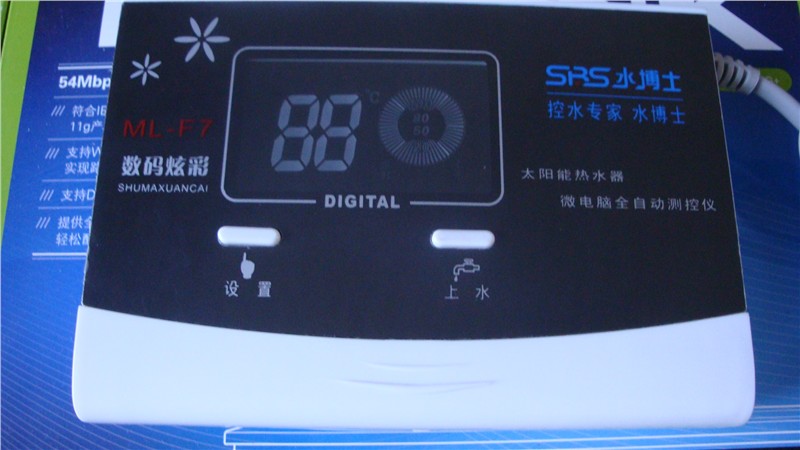

f5型太阳能微电脑全自动测控仪是高科技、高智能产品。它应用了最新单片机技术开发而成的太阳能配套设备，具有水温、水位超大炫彩数码显示，上水实现全自动、全智能运行，可预置水位、水温、低水位报警、低水压上水、定时上水、手动控制、自动控制增压泵等功能，使用更方便、更安全、更实用。

一、主要技术指标
1、使用电源：220VAC    功耗5Ｗ
2、测温范围：0－99℃
3、测温精度：±2℃
4、水位分档：五档
5、可控电热带及水泵功率＜500W
6、电磁阀参数：直流DC12V，可选用有压阀或无压阀
      有压阀工作压力：0.02MPa~0.8MPa，适用于直供水
      无压阀工作压力：0.0MPa，适用于水箱供水或低水压供水

二、主要功能
□开机自检
        开机时发出“嘀”一声，表示测控仪处于正常状态；
□水温显示
        显示太阳能热水器内部实际水温 ；
□水位显示
        显示太阳能热水器内部实际水位；
□水位预置
        可预置上水至水位50、80、100％；
□缺水报警
        当水位从高变低，到缺水状态时，蜂鸣器报警，同时20％水
位闪烁；
□缺水上水
        缺水状态时，则延时30分钟自动上水至预置水位；
□温控上水
        当水箱未加满时，水温高于70℃时，自动补水至合适水温55℃，
此功能可防止出现低水量、高水温的不合理现象；在用水时，温控
上水则延时60分钟启动。
□手动上水
        当水位低于预置水位时，按   上水   键，可上水至预置水位；若
水位已达到预置水位，则在原水位基础上再加一档；若水位已加满
至100％，则手动上水无效；在上水过程中按   上水   键可停止上水，
上水启动时蜂鸣一长声，关闭时蜂鸣三短声；
□强制上水
        当水位传感器出现故障时可按   上水   键，实现强制上水，每分
钟会出现蜂鸣提示，注意有无溢水，8分钟后自动关闭上水；
□定时上水
若有供水不正常，有时有水，有时没水等特殊情况，用户可根据自己的习惯，设定定时上水时间，设定完毕后，测控仪每天会根据所设定的时间自动上水；
□自动增压
在供水水压较低时，可选择自动增压功能，在上水时，测控仪打开电磁阀的同时启动水泵，上水停止时，与两者同时关闭；
□管道保温
冬天室外温度较低时，可按   保温   键，启动电热带，同时图案点亮，再按   保温   键，则关闭电热带；自动增压和管道保温两者之间只能选择其中一项，出厂设置为保温功能，可利用连环选择保温或水泵；
□自动增压
本功能防止太阳能热水器高温（大于95℃）空晒后，突然进水而使真空管破裂；
□防电热带起火
        在启动管道保温功能后，测控仪在电热带加热管道温度平衡后（通电约10分钟）自动关闭电热带，等管道温度下降后，再次按用户自行设定的延时时间（原厂设置为0分钟，电热带长期通电延时时间0～30分钟任意设定），此过程自动重复运行，可避免长期通电，节约电能；并有效防止因长期通电造成电热带老化起火等恶性事故。上水启动时蜂鸣三短声，关闭时蜂鸣一短声。
