慈溪卡希尔密封材料有限公司

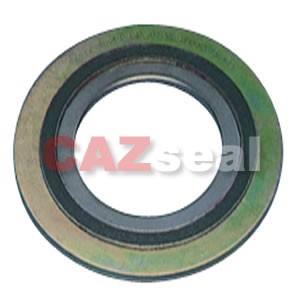

 简单介绍:CAZ SW600金属缠绕垫片由V形或W形不锈钢带和非金属填充料叠合，螺旋卷绕，始末端点焊而成。具有良好的压缩回弹性，适用于温度、压力交变剧烈的密封部位，是管道、阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封元件。广泛应用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。


产品标准：
我们能按照ANSI B 16.20，MSS SP-44，API 605，DIN，JIS，JPI，BS 1560，JG/T，GB/T，HG，SH等标准生产。或者由用户具体注明要求。如垫片用在换热器上且带有筋条时，请提供具体的图纸

垫片型式:
产品名称 代号 适用 表示示例
基本型金属缠绕垫 600 榫槽面 304/PTFE
带内环金属缠绕垫 600 IR 凹凸面 304 304/FG
带外环金属缠绕垫 600 CR 突面 304/ASB CS
带内外环金属缠绕垫 600 IC 304 304/FG CS
换热器用金属缠绕垫 600 H 换热器 304/FG 带1条筋
异型金属缠绕垫 600 S 异形 椭圆形

如垫片用在换热器上，一般我们推荐带φ3.2mm的不锈钢丝内环，
窄带形式分：粘贴型, 包覆型

材质选择：

钢带及内外环材质 填充料 通用厚度 mm
名称 代号 名称 代号 适用温度℃ V形垫/环 W形垫/环
碳钢 CS 石棉   ASB 500 3.2/2.0

4.5/3.0 4.8/3.0
5.5/4.0
7.5/5.0
不锈钢 304(L),316(L) 石墨 FG 650
 蒙乃尔 Mon 四氟 PTFE 250
镍，钛 Ni，Ti 云母 MICA 950
因科镍 INC 陶瓷 CER 1000
哈氏，锆 HAST，ZIRC 非石棉 NAF 300

一般内环材质同钢带，以满足介质及工况要求为可。
外环材质同管道及相应设备外壳，碳钢外环较为经济。

具体订单，应注明具体的材质、所用标准、公称通径DN、压力等级PN，
或注明具体尺寸：
D1：内环内径；D2：内环外径；D3：外环内径；D4：外环外径
写法：D1×D2×D3×D4 垫片默认厚度为4.5mm，环为3mm。
