太阳能风光互补控制器
一套标准的太阳能发电系统中必需配置一台太阳能控制器，太阳能控制器首先必须拥有对蓄电池过充过放的保护作用，更强大功能的控制器还能实时跟踪太阳能板的电流来最大程度对蓄电池充电而又不损坏器件。
一  产品介绍

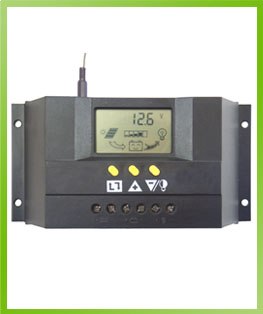

CM系列控制器是一种智能型、多用途太阳能充放电控制器。该系列产品使用定
制的LCD显示屏，具有非常友好的操作界面；各控制参数可灵活设定，充分满足您的不同应用需求。CM系列控制器具有如下特点：
●形象的LCD图形符号                 ●简洁的按键操作
●系统电压等级自动识别               ●智能型PWM充电方式
●自动温度补偿                       ●可调节的充放电控制参数
●可设置的负载工作模式               ●充放电安时数累计功能
●远程监控功能(需订制)               ●蓄电池反向放电保护
●蓄电池欠压保护                     ●蓄电池反接保护
●过载、短路保护
二  安装说明
安装：
①准备好相关工具及电缆。建议您选配合适的电缆，保证电流密度﹤4A/mm2这样有利于减小线路压降。
推荐：30A用10mm2  电缆线。检查安装场所是否符合相关安全规定，请避免在潮湿、多尘、存在易燃易爆及腐蚀性气体的场所安装使用控制器。
②将控制器固定安装到垂直平面上，安装孔径及孔间距详见第五节。为保证控制器良好的散热条件，请在控制器上下方各预留10cm空间。
③如右图所示，按顺序将负载、蓄电池、太阳能电池板与控制器连接起来，注意保证负载、蓄电池、太阳能电池板的极性与控制器一致。
④将外置式温度传感器探头插入控制器左边的温度探头接口，探头放置在与蓄电池温度相近的地方。
（否则，控制器将对各控制参数进行错误的温度补偿。）
⑤如带有远程监控功能，请将附送的通讯电缆一端插入控制器右边的通讯端口，另一端连接到上位机。
拆卸：为防止意外发生，拆卸时请按顺序将太阳能电池板、蓄电池、负载与控制器断开连接。
注意事项：蓄电池极性反接不会损坏控制器，但会对您的负载设备有安全风险。
三 操作说明
1  LCD图形符号说明
●停止向负载供电状态                     ●停止向蓄电池充电
●向负载供电状态，负载回路无电流         ●蓄电池全速充电中
●负载回路有电流                         ●蓄电池浮充中
●负载标识                               ●系统工作正常
●太阳能电池板标识                       ●系统
