珠海威科多科技有限公司

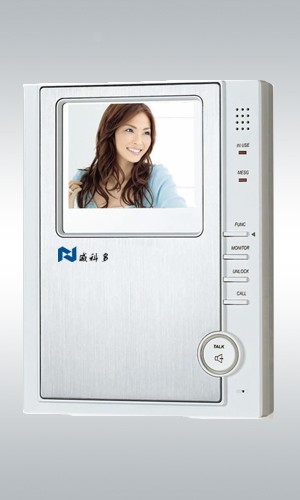

VK-88YNF2

1、电源：由系统供给（DC18V/2.5A）
2、功耗：工作6W，静态0.8W
3、显象管：4寸黑白或4寸液晶彩显
4、解析度：420TV Lines或22万像素
5、铃声：和弦"叮咚"电子铃音
6、外型尺寸：226×190×50mm
7、安装方式：壁挂式
8、主要功能：对讲、监视、开锁、小区信息接收、呼叫管理中心，内置一个简易门铃接口、一个紧急按钮和两个24小时防区。

9、扩展型号：VK-88YNF2/C

楼宇对讲可视门铃可视对讲日常维护维修
  1、楼宇对讲系统维修准备工作：   修楼宇对讲跟修其它电器可不一样，必须要了解一些必要的知识。我认为必须要了解的有以下几个方面：   A、楼宇对讲的生产企业名称、电话及安装时间、安装公司；   B、该楼宇对讲系统的接线图、说明书，如有维修档案，也最好一并找到；   这两个前题条件的作用：了解楼宇对讲的生产企业，是在万不得己的情况下，请教于生产企业的技术员；了解安装公司是为了避免同行之间不必要的误 会，不形成恶性竞争或出现人为破坏，了解安装时间是以常规损坏去评估出现的问题；了解接线图、说明书及维修档案，自然就是为了更快，更好的完成维修工作了。   2、 维护检修工具：   螺丝刀、万能表、胶布或热缩管、2米长的10芯护套线一条、可调电源一台；   3、楼宇对讲的常规问题表现：   不开锁、听不见、无图像、不能通话、不能密码开锁、不能刷卡开锁   4、检修故障的顺序：   先看电，再看线，最后测试其它功能！   5、 检修注意事项：   所有接拆线操作，必须断电！   6、楼宇对讲主机的维修（主机即是门口机，此处简称）：   一、不开锁：   1、除钥匙外的任何开锁方法都不能开锁：先请检测开锁线两端是否接好，再用万能表在电锁端测试，在开锁时，是否有超过300毫安的瞬间电流经过开锁线（有，说明主机及开锁线正常，估计为电锁损坏，请更换电锁测试；如没有，再将万能表在主机开锁端测试，如此时有，则开锁线故障，没有说明主机故障）；   1.1、整个单元住户不能开锁，但可以密码或刷卡开锁：估计是主干线短路或某一楼层平台损坏造成，先检查各主线的接线端口，如接线正常，则从第一层的楼层平台开始依次向上检测楼层平台（检测楼层平台：先断开上层的主干线，测试当层，如正常则不管，如不正常，请更换楼层平台再试，直到测试正常为止（如新装一样调试），依理类推）；   二、听不见：   任意终端与主机处于工作状态时，主机皆听见：先看主机喇叭线是否接好，喇叭是否长锈损坏，可找一差不多大小的任意喇叭更换测试；   三、不能说：   任意终端与主机处于工作状态时，主机说话终端都听不见：先看主机咪头线是否接好，咪头是否因其它原因损坏，如有机会，找一52DB的咪头更换测试（一般的分机咪头可与主机通用）；   四、无视频：   任意可视终端与主机处于工作状态时，可视终端皆不能显示主机前图像：先检查主机摄像头至主机控制板的接线是否完好，再详看摄像头控制板是否有浸水的现像（有浸水现像，摄像头很可能已损坏），此时，有条件的，拿监视器来测试，将监视器接到主机的视频线端，正常说明主干视频线故障，不正常说明主机故障，最后将摄像头的视频信号直接接入监视器，正常说明主机控制板故障，不正常说明摄像头故障；   7、楼宇对讲室内分机的维修   （任何分机问题，先看分机的线是否接好，电源指示灯是否亮，再断开一次分机的线，通电再试）：   一、不能开锁：（其它功能正常）   间隔性不能开锁：首先考虑按键故障（安装三年以上多数为按键故障），分机与主机处于工作状态时，可将开锁按键触碰短路试试开锁，正常说明开锁按键正常；不正常估计为分机控制板或入户线故障，再用检修用的10芯护套线为测试线，直接将这台分机接入主机线端测试，正常估计是入户线或楼层平台故障，不正常当然就是分机控制板故障了；最后依然用这条10芯测试线接入楼层平台测试，正常说明入户线故障，不正常换个楼层平台端口再试，换后正常说明这个楼层平台的这个端口损坏，依然不正常，原因就难查了；   二、没有图像：   1、不亮屏而无图像：请检查分机电源，看供电是否有黑白18V，彩色12-18V；   1.1、亮屏，但图像扭曲严重，抖动、不清楚、偏黑、偏模糊：请检查分机电源，看电压与电流是否符合说明书要求；   1.2、亮屏无图像：先检查分机的视频线，看是否接好线，是否有视频信号；再更换一台相同型号的分机测试；   1.3、被呼叫有图像，按监视时无图像：多数为监视键故障，更换一般即可解决；   三、听不见：   听不见，其它功能正常：估计为手柄线没有插好或听筒喇叭损坏，先重新插一次手柄线，不行再更换手
