调心滚子轴承
调心滚子轴承的定义：
　　调心滚子轴承 是在有二条滚道的内圈和滚道为球面的外圈之间，组装着鼓形滚子的轴承。
调心滚子轴承简介：
　　调心滚子轴承 具有两列滚子，主要承受径一载荷，同时也能承受任一方向的轴向载荷。有高的径向载荷能力，特别适用于重载或振动载荷下工作，但不能承受纯轴向载荷。该类轴承外圈滚道是球面形，故其调心性能良好，能补偿同轴度误差。
调心滚子轴承种类：
　　调心滚子轴承 分为：圆柱形内孔、圆锥形内孔。
　　圆锥内孔的锥度分别为1：12的后置代号为K的调心滚子轴承 （153000型或113000型）和 1：30的后置代号为K30的调心滚子轴承 。此类轴承在与圆锥形轴个配时，内圈沿轴向移动可以调整轴承的径向游隙。
调心滚子轴承后置代号：
　　将后置代号为K、K30的圆锥孔调心滚子轴承 ，安装在相配的紧定套上，则成为后置代号为K+H型和K30+H型轴承。此种轴承可以装在没有轴肩的光轴上，适用于需要经常安装和拆卸轴承的场合。为了改善轴承的润滑性能，在轴承外圈车有环形油槽并钻有均匀分布的三个油孔，其后置代号为W33。
不同类型的调心滚子轴承：
　　例：NTN LH系列的自动调心滚子轴承
　　自动调心轴承的应用渐渐增加，特别是在高温环境下的长寿命轴承。为不同应用环境，NTN工程师开发了STJ2型的钢材，可以在很大的温度范围，由室温至250℃的温度范围内延长使用寿命。此钢材是LH系列的自动调心滚子轴承的标准材料。此轴承特点如下(与SUJ2的对比)大温度范围的长寿命轴承，在室温下是普通材料寿命的3.5倍，在高温下（250℃）下是普通材料寿命的30倍，防止表面损伤，7倍的防剥落能力，1.4倍的防擦伤能力，2.5倍的防磨损能力，高温条件下的尺寸稳定性，在250℃时几乎无尺寸的变化，加强破裂疲乏的强度，在高温及紧配合的情况下，增加2倍的防破裂疲乏寿命。增加2倍的防破裂疲乏强度，简化零件储存管理程序，由室温至250℃都可使用单一标准轴承型号，自动调心滚子轴承 将逐渐转成"LH系列"。

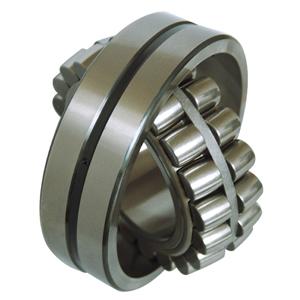

调心滚子轴承

产品名称 调心滚子轴承
产品型号 23038CA等等
行业应用 适用于精密仪表、低噪音电机、汽车、摩托车及一般机械等，是机械工业中使用最为广泛的一类轴承。
产品特点 
外圈滚道呈球面形，具有自动调心性，可以补偿不同心度和轴挠度造成的误差，但其内、外圈相对倾斜度不得超过3度.
1. 外圈滚道是球面一部分，轴承具有内部调心性能，以适应轴与座孔的相对偏斜。
2. 可以承受径向重负荷和冲击负荷，也能承受一定的双向轴向负荷。
3. 该类轴承可限制轴或外壳的轴向位移在轴承的轴向游隙范围内。
4. 该类轴承结构原理与特性和调心球轴承相同，在负荷容量和极限转速许可的情况下，可以相互代用。
5. 圆锥孔轴承通过使用紧固件或退卸可便于轴上的装折。


各项参数


轴承型号
Designation 外型尺寸
Principal  Dimension 额定负荷(kN)
Basic Load Ratings 极限转速(r/min)
Speed ratings 质量
Mass
d D B r
min 动负荷
Dynamic 静负荷
Static 脂
Grease 油
Oil kg
23032 160 240 60 2.1 376 730 1500 1900 13.5
24032CA 160 240 80 2.1 636 1164 1100 1500 12.9
24132CA 160 270 109 2.1 1010 1700 700 900 25.4
2638 190 280 67 2.5 542 978 1200 1500 13.7
23038K 190 290 75 2.1 626 1100 1200 1500 20.5
23038CA 190 290 75 2.1 765 735 1300 1700 16.9
24038CA 190 290 100 2.1 980 1000 950 1300 22.8
23144CA 220 370 120 4 1570 1520 900 1200 54.7
23144K 220 370 120 4 1330 1330 900 1200 54.8
22244 220 400 108 4 1200 2100 850 1200 57.6
23244 220 400 144 4 1800 2820 670 850 94.6
22344/W33 220 460 145 5 1700 3090 670 850 129
23948CA 240 320 60 2.1 635 710 1300 1700 14.9
23048 240 360 92 3 820 1800 900 1200 37.6
23048K/W33 240 360 92 3 820 1800 900 1200 37.4
23148 240 400
