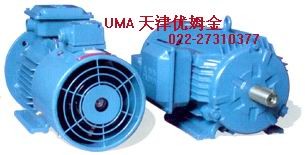

QABP系列变频调速电机

1.产品特点
QABP系列变频调速电机吸收了德国、日本等先进国家产品之优点，应用计算机辅助设计技术进行设计。可与国内外同类型变频装置配套，互换性、通用性强。电机采用鼠笼型结构，运行可靠，维护方便。电机单独装有轴流风机，保证电机在不同转速下均有较好的冷却效果。电机绝缘采用国际上广为使用的F级绝缘结构，提高了电机的可靠性。电机的功率、底脚安装尺寸和中心高等对应指标与QA系列异步电机完全一致。本系列电机可广泛应用于轻工、纺织、化工、冶金、机床等需要调速转动装置的行业中，是一种理想的调速动力源。

本系列电机功率从0.25千瓦-200千瓦，机座中心高从71毫米-315毫米。

2.额定转矩、标称功率与调频范围的对应关系表




3.电机所带独立电源的轴流风机参数


4. 制动器参数


  *电机根据用户需要安装电磁式制动器，构成变频制动电机。
注：空载制动时间为直流侧切断制动器电源的制动时间
A类制动器-进口制动器（德国Lenze)，防护等级IP54
B类制动器-国产制动器，防护等级IP23
电机带制动器型号标注为：
QABPEJ-安装进口制动器
MQABPEJ-安装国产制动器

5.编码器
电机根据用户需要安装各种光电编码器，以满足用户对电机调速和控制的需要。
光电编码器基本配置为欧姆龙产品，E6C2和E6B2系列




  电机带编码器，型号标准为在基本型号后加尾注号J41。QABP--J41

6.振动及噪音



7.轴承型号(NSK轴承） （可选SKF轴承）、出线孔尺寸
标准轴承型号 电缆接口
中心高 极数 D-end N-end mm
71M 2,4 6202-VVC3 6202-VVC3 M24*1.5
80M 2,4,6 6204-DDUC3 6204-DDUC3 M24*1.5
90S 2,4,6 6205-DDUC3 6205-DDUC3 M24*1.5
90L 2,4,6 6205-DDUC3 6205-DDUC3 M24*1.5
100L 2,4,6,8 6206-DDUC3 6206-DDUC3 M30*2
112M 2 6207-ZZC3 6206-ZZC3 M30*2
4,6,8 6207-DDUC3 6206-DDUC3 M30*2
132S 2 6208-ZZC3 6207-ZZC3 M30*2
4,6,8 6208-DDUC3 6207-DDUC3 M30*2
132M 2 6208-ZZC3 6207-ZZC3 M30*2
4,6,8 6208-DDUC3 6207-DDUC3 M30*2
160M 2,4,6,8 6209-ZZC3 6209-ZZC3 M36*2
160L 2,4,6,8 6209-ZZC3 6209-ZZC3 M36*2
180M 2,4,6,8 6310-ZZC3 6210-ZZC3 M36*2
180L 2,4,6,8 6310-ZZC3 6210-ZZC3 M36*2
200L 2,4,6,8 6312-ZZC3 6212-ZZC3 M48*2
225S 4,6,8 6313-ZZC3 6213-ZZC3 M48*2
225M 2 6313-ZZC3 6
