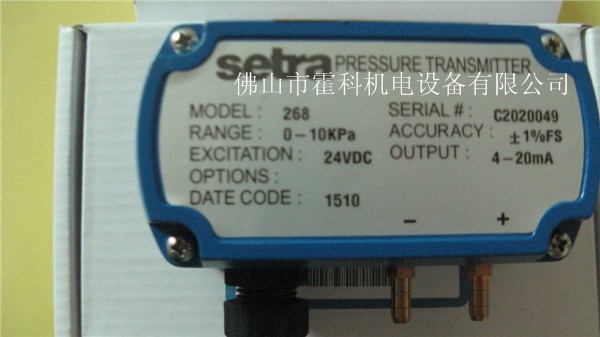

setra C268系列微差压变送器
             setra C268微差压变送器在出厂时均经过严格的测试和标定。C268可测量差压或表压（静压），并将
        压力信号转换为成比例的直流 4-20mA 输出信号。C268微差压变送器应用于暖通空调，隔离病房检测、纺织
        机械、玻璃生产线、陶瓷窑炉控制、采暖锅炉、风压检测控制。
        压力连接:
            C268压力连接方式为两个3/16”型接头及1/4”软管连接。正压端（高压）和参考压端（低压）均位于
        变送器的底部，分别标注“+”和“-”。为了获得最快的响应时间，建议您在使用内径为3/16”软管的长度
        最好不要超过30米，使用内径为1/4”软管的长度最好不要超过90米，使用内径为3/8”软管的长度最好不要
        超过270米。
        电器连接:
            松开上盖螺钉，打开上盖。可以见到接线端子（见图2），电缆穿过PG9锁线装置进入壳体内，并固定
        在端子板上。
            C268采用两线制、4-20mA 电流输出（见图1）。
            激励为 9-30VDC 变送器在出厂时用 24VDC 、250欧姆电阻进行标定。
                最小电源电压（VDC)= 9+0.02X(接收器电阻附加导线电阻）
                最大电源电压（VDC)= 30+0.004X(接收器电阻附加导线电阻）
            如果电路中有一电流限制器，电流限制值最小应调整到大于或等于35mA。
