泊头市立鹏机械设备有限公司

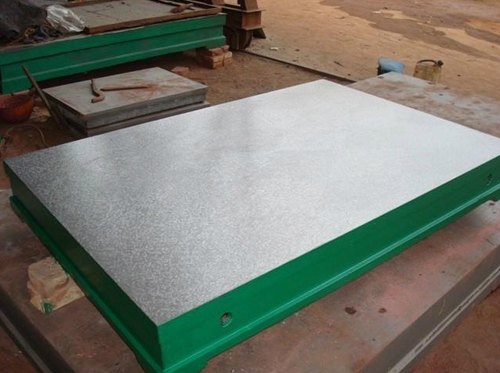

1、铸铁检验平板应采用细颗料的灰口铸铁或合金铸铁制造。 2、各种铸造表面应型砂、且表面平整，涂漆牢固。各棱边应修钝。 3、在精度等级低于“00”级的检验平板工作面上，对于直径小于15mm的砂孔允许用相同的材料堵塞，其硬度应低于周围材料的硬度。在工作面上堵塞的部位应不多于四处，其相互之间的距离应不小于80mm。 4、铸铁检验平板，检测平台，检测平台工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。 5、铸铁检验平板，检测平台应经过稳定性处理和去磁。 6、根据用户要求，在铸铁平板工作面上设置螺纹孔或沟槽后，这些部位不应出现高于检验平板工作面的凸起现象。 7、铸铁检验平板，检测平台工作面应采用刮削工艺，对于“3”级检验平板工作面也可以采用刨削工艺。 8、检验平台，工作表面不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。 9、检验平台，工作面的硬度应为HB170-240。 10、检验平台规格一般为100*100-2000*4000，也可根据可以要求定做产品。检验平板（铸铁检验平板）外表质量检验：用涂色发检验。0级1级检验平板在每边为25毫米平方的范围内不少于25点，2级不少于20点，3级不少于12点。检验平板（检验平台）规格：100×100-3000×6000(特殊规格依据需方图纸制造)。成品生产完成后要对铸铁平板进行防锈处理，然后用中性石蜡纸或苯甲酸钠纸包裹。 btlpjx/
