产品简介：

        GA533型挡烟垂壁是人防工程和高层民用建筑的地下与大空间排烟系统中作烟区分隔的装置。当消防控制中心发出火警信号或直接接受"烟感"信号后，置于吊顶上方的软质挡烟垂壁迅速垂落至设定高度，形成烟区分隔。由排烟风机将高温烟气排出室外，为火警区人救生和疏散创造了环境和争取了时间。GA533型挡烟垂壁安装在装饰吊顶内，隐蔽性好；具有停电自动下降、消控联动、烟感信号驱动功能。能保证在任何紧急状态下的正常使用。我公司生产的挡烟垂壁分为自动挡烟垂壁和固定式挡烟垂壁两大类。

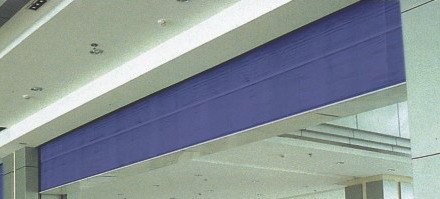

一、挡烟布型档烟垂壁

        挡烟布型挡烟垂壁使用的是挡烟布为主要基材的挡烟垂壁，其使用场所和板型挡烟垂壁的场所基本相同价格也基本相同。只是在使用场合上，在不吊顶的层面安装挡烟垂壁，同时风管和水管较多时，一般为了安装的方便迅速和安装完成的成品美观，一般选用挡烟布型挡烟垂壁。

二、夹胶防火玻璃型

        夹胶防火玻璃型是综合了单片防火玻璃型和夹丝防火玻璃的优点的一种挡烟垂壁。其是二片单片防火玻璃中间夹一层进口胶片而成。它既有单片防火玻璃型的美观度又有夹丝防火玻璃型的安全性，

是一种比较完美的固定式挡烟垂壁但其缺点就是单价较高。

三、单片防火玻璃型

        单片防火玻璃型挡烟垂壁一个最大的特点就是美观度好。其广泛的使用在人流、物流不大，但对装饰的要求的很高的场所如高档酒店、会议中心、文化中心、高档写字楼等其缺点就是挡烟垂壁遇到

外力冲击发生意外时整个挡烟垂壁会发生垮塌击伤或击毁下方的人员或设备。

四、板型挡烟垂壁

板型挡烟垂壁使用的是镀镁防火板，板型挡烟垂壁单价低，使用范围主要是车间、地下车库、设备间等对美观没什么要求的场所。

五、规格尺寸

挡烟垂壁的有效下降高度应不小于500mm。

卷帘式挡烟垂壁的单节宽度应不大于6000mm。

翻板式挡烟垂壁的单节宽度应不大于2400mm。

技术性能及优点：

1）外观

（1）挡烟垂壁的标牌应牢固，标识应清楚。

（2）挡烟垂壁金属零部件表面不允许有裂纹、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷；其表面必须做防锈处理，涂层、镀层应均匀，不得有斑剥、流淌现象。

（3）卷帘式挡烟垂壁的挡烟部件不允许有撕裂、缺角、挖补、破洞、倾斜、跳线、断线、经纬纱密度明显不匀及色差等缺陷；其表面应平直、整洁、美观。

（4）各零部件的组装、拼接处不允许有错位。

2）材料及零部件

（1）挡烟垂壁所用的各种原材料必须符合相应国家标准或行业标准的规定。

（2）挡烟垂壁所用的电机及控制箱（含按钮盒）应是经国家检测机构检验合格的产品。

（3）挡烟垂壁挡烟部件在（200±15）℃、（25±5）Pa差压时的漏烟量应不大于25m/(m·h)。

（4）卷帘式挡烟垂壁挡烟部件若由两块或两块以上织物缝制时，其搭接宽度应不小于20mm。

（5）单节挡烟垂壁的宽度不能满足防烟分区要求时，可用多节垂壁以搭接的形式安装使用，且搭接宽度应满足：

a）卷帘式挡烟垂壁应不小于100mm；

b）翻板式挡烟垂壁应不小于20mm。

（6）挡烟垂壁边沿与建筑物结构表面应保持最小距离，此距离不应大于20mm。

（7）卷帘式挡烟垂壁必须设置重量足够的底梁，以保证垂壁运行的顺利、平稳。

3）控制方式：

（1）挡烟垂壁应与烟感探测器联动。当烟感探测器报警后，挡烟垂壁能自动下降至挡烟工作位置。

（2）挡烟垂壁接收到消防控制中心的控制信号后，应能下降至挡烟工作位置。

（3）系统断电时，挡烟垂壁能自动下降至挡烟工作位置。

4）运行性能：

（1）卷帘式挡烟垂壁电动下降或机械下降的运行速度应≥0.07m/s。翻板式挡烟垂壁电动下降或机械下降的运行时间应< 7s。

（2）挡烟垂壁应设置限位装置，当其运行至上、下限位时，能自动停止。

5）可靠性：

（1）经1000次启闭操作后，挡烟垂壁应能正常运行。直径为（6±0.1）mm的探棒或长度为(15±0.1)mm、宽度为（24±0.1）mm的试块不能穿过挡烟垂壁的挡烟部件。

6）抗风摆性能：当挡烟垂壁承受（5±1）m/s风速时，其垂直偏角应不大于15°。

7）耐高温性能：挡烟垂壁在（620±20）℃温度下保持30min，其完整性不应破坏。

挡烟垂壁安装的国家验收标准：

GA  533-2005《挡烟垂壁》

挡烟垂壁多用在大型商场和超市，是国家规定的人流量密集区域的必备安装，对于挡烟垂壁的安装，国家也有一定的验收标准。

挂式挡烟垂壁安装施工

（一）放线定位

（1）挡烟垂壁定位轴线的测量放线必须与主体结构的主轴线平行或垂直，以免挡烟垂壁施工和室内装饰施工发生矛盾，造成阴阳角不方正和装饰面不平行等缺陷。  任丘宏安防火门公司专业生产无机特级防火卷帘门、大跨度异型无机特级折叠提升防火卷帘门、钢质防火卷帘、侧向防火卷帘门、不锈钢防火卷帘门、防火门、防火窗、挡烟垂壁。

（2）要使用高精度的激光水准仪、经纬仪，配合用标准钢卷尺、重锤、水平尺等复核。以确保挡烟垂壁的垂直精度。要求上、下中心线偏差小于  1～2mm.

（二）上部吊杆安装

（1）注意检查丝杆和金属膨胀管的牢固，选用的丝杆和金属膨胀管质量要可靠，打孔位置不宜靠近钢筋混凝土构件的边缘，钻孔孔径和深度要符合金属膨胀管厂家的技术规定，孔内灰渣要清吹干净
