ZKC127矿用道岔控制装置
ZKC-127型司控道岔控制装置主控元件采用西门子可编程序控制器，属气动矿用一般型产品，动力源采用矿井动力压风或装置自带小型空压机提供（用户任选）。装置主要适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所中，以取代原“人工扳道器”，该装置具有结构简单，工作可靠，抗干扰性强，维修方便，故障率低及互换性好等特点，并能有效改善工作条件，提高运输效率，同时也为运输自动化打下了良好的基础，该装置可以直接作为“信，集，闭”系统的执行设备。

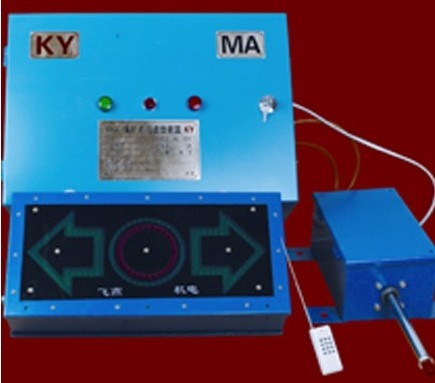

装置由控制主机、气动执行件、道岔位置显示灯箱、遥控发射控制器四部分组成，体积小，重量轻，结构紧凑，动作可靠，安装方便。

技术指标：

电源电压：AC100~235V（±10%）,遥控距离：最大50米；气动工作压力：0.5~0.8MPa；遥控器发射频率：315MHz；装置动作时间：小于3秒；控制行程：0-200毫米；
工作环境：大气压力：80~106KPa；
          环境湿度：<90%；
          环境温度：-5~45℃；无剧烈震动的地方
