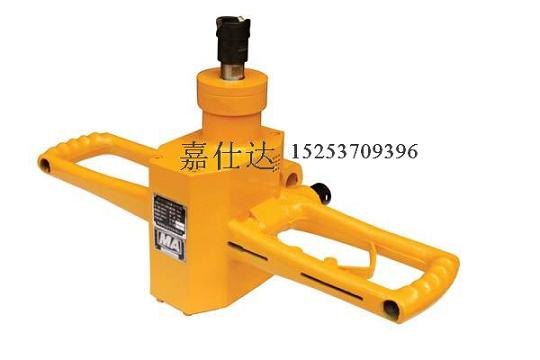

ZQST-70/2.5S气动支腿式钻机

1.概述

ZQST-70/2.5S气动支腿式钻机是我公司自行设计而成的一种性能更优越的钻机。该钻机为便携式，它具有安全防爆、转矩大、质量轻、体积小、效率高、结构简单、维修方便等特点。适用于探测地质构造煤层、探放水、抽放瓦斯、煤体注水、卸放压力孔、巷道贯穿超前孔、巷道锚杆(索)支护孔及其它特殊用途，根据需要配置有支腿。因此，该钻机作为煤矿安全生产应急装备十分必要。

2.工作原理

本机动力源是压缩空气，它由一对大齿轮构成马达，两对减速齿轮构成减速器，一个手把控制气源，还可以接通高压水到达钻头。接上气源按动扳手，压缩空气即可通入马达壳体，推动马达齿轮及减速齿轮则可使主轴回转，动力即可传给钻杆。从而可以完成钻孔等工作。

3.性能参数

序 号    项  目  单位      数 值

1    额定压力      MPa 0.4 0.5 0.63

2    额定转矩      N•m 55  70  85

3    额定转速      r/min    320 340 360

4    额定功率      kW  1.8 2.5 3.2

5    耗气量  m3/min  4.0 4.8 6.0

6    最大负荷转矩      N•m 85  100 110

7    动力启动转矩      N•m 90  110 120

8    动力失速转矩      N•m 100 120 130

9    空载转速      r/min    700 750 800

10  1/2空载转速 r/min    350 375 400

11  1/2空载转速时的转矩 N•m 45  55  65

12  噪声      声压级  dB(A)    ＜110

              声功率级      dB(A)    ＜120

13  主机重  kg  13.5

14  气腿型号(参考)      FT100

15  气腿工作压力      Mpa 0.5

16  支腿推力      N    950

17  支腿机重      kg  12

18  支腿伸缩行程      mm  1150

19  最大工作高度      mm  2500

20  最小工作高度      mm  1350

21  钻尾尺寸      mm  19，22

22  冲洗水工作压力  MPa 0.6-1.2

23  参考钻探深度      配套钻杆      配套钻头      正常地压参考钻深

              φ42螺旋钻杆      钻孔直径φ46      煤层15~40m

              φ44螺旋钻杆      钻孔直径φ46      煤层25~55m

              φ69螺旋钻杆      钻孔直径φ76      煤层20~50m

              φ79螺旋钻杆      钻孔直径φ91      煤层10~30m
