一、气动薄膜套筒调节阀 概述

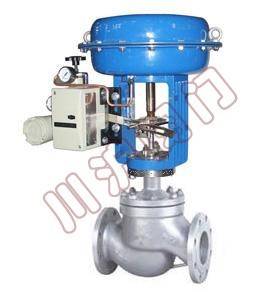

   ZJSM气动薄膜套筒调节阀是一种压力平衡型调节阀，采用套筒导向，压力平衡型双密封面阀芯机构，配用多弹簧气动执行机构。流道呈S流线性，整体具有工作平衡、允许压差大、流量特性精确、噪音低等特点。特别适用于流量大，阀前后压差较大、泄露要求不搞的场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种形式。产品公称压力等级有PN1.6、4.0 、6.4、10.0；阀体口径范围DN20-300，适用流体温度-196- +560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ级、Ⅵ级。流量特性有直线、等百分比特性。多种品种规格可供选择。
二、气动薄膜套筒调节阀 主要零件材料
本体材质为碳钢  本体材质为不锈钢
1 阀体  WCB LCB WC9 1 阀体  WCB LCB WC9
2 垫片  316+石墨/PTFE 2 垫片  316+石墨/PTFE
3 套筒  304 304 304 3 套筒  304 304 304
4 阀芯  304 304 304 4 阀芯  304 304 304
5 阀盖  WCB LCB WC9 5 阀盖  WCB LCB WC9
6 阀杆  304 304 304 6 阀杆  304 304 304
7 填料  PTFE/柔性石墨  7 填料  PTFE/柔性石墨
8 弹簧  65Mn 8 弹簧  65Mn
9 螺母  304 304 304 9 螺母  304 316 316L

详细请查http://www.chuanhuvalve.com/qdtjf/qdtjf-zhm.asp
