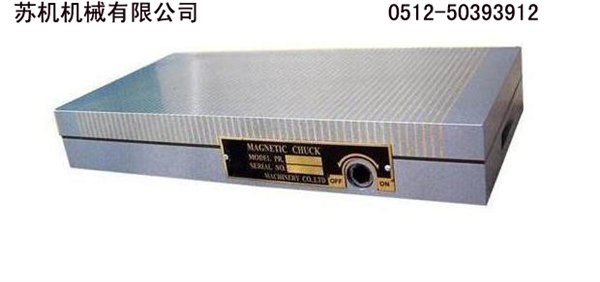

適用於平面磨床，火花機，綫切割機床。極間隔細密，磁力分布均勻，加工薄小工件時，效果尤為明顯。充、退磁時

工作臺面精密度無變化。面板經特殊處理，無滲漏，可防止切削液腐蝕，延長磁盤使用壽命可長時間放在切削液中工作。

六面精磨加工，在綫切割機床上可垂直使用。磁盤中使用高性能磁鋼，具有吸力大，幾乎無剩磁。吸力可達100N/cm2。

Powerful dense permanent,magnetic chuck can be used for processing various magnetic conduction workpiecces,especially thin

and small pieces,insurface grinder.tool trinder and electric spqrks machine tools.





英制規格
British standard  型號
Model 主要尺寸mm
                   Dimension                       净重
N.W(kg)

A B C D E F G
4"×7" XM91 100×175 100 175 18  4    10 2.0(0.5+1.5) 45 7
5"×10" XM91 125×250 125 250 18 4  10 2.0(0.5+1.5) 45 13
6"×6" XM91 150×150 150 150  18 4  10 2.0(0.5+1.5) 45 9.4
6"×12" XM91 150×300 150 300 18 4  10 2.0(0.5+1.5) 45 19
6"×14" XM91 150×350 150 350 18 4  10 2.0(0.5+1.5) 45 22
6"×16" XM91 150×400 150 400 20 4  10 2.0(0.5+1.5) 45 26
6"×18" XM91 150×450 150 450  20  4  10 2.0(0.5+1.5) 45 29
8"×16" XM91 200×400 200 400 20 4  10 2.0(0.5+1.5) 45 35
8"×18" XM91 200×450 200 450 20 4  10 2.0(0.5+1.5) 45 39
8"×20" XM91 200×500 200 500 20 4  10 2.0(0.5+1.5) 45 43
10"×20" XM91 250×500 250 500 20 4  10 2.0(0.5+1.5) 45 45
