干燥机专用气动调节蝶阀dn100，

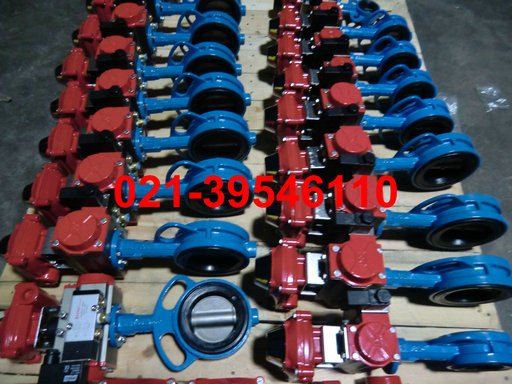

衬氟气动蝶阀产品概述
衬氟蝶阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

衬氟气动蝶阀用途特点：
对夹式衬氟蝶阀是用阀杆一起转动的蝶板作启闭件，用以实现阀门的开启、关闭与调节。
蝶阀在管路中除了起切断和截流用外，近年来已经把密封性能作为评价的主要指标，受到市场青睐。
另外，蝶阀还有体裁积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30~50%，蝶板旋转90度即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因些启闭力矩较小。

衬氟气动蝶阀性能规范：
公称通经DN（mm) 50～1200
公称药理PN（MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4 3.75
适用温度 碳钢：-29℃～150℃ 不锈钢：-40℃～150℃
适用介质 水、空气、天然气、油品及腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

衬氟气动蝶阀主要零部件材料：
零件名称 材料
阀体 WCB、合金钢、不锈钢
蝶板 WCB、合金钢、不锈钢
阀轴 2Cr13不锈钢、合金钢
密封圈 F46、F4
填料 PTFE

我司还有其他相关产品：气动衬氟蝶阀，BITORQ气动蝶阀，气动法兰蝶阀，气动对焊球阀，不锈钢气动蝶阀

气动通风蝶阀产品概述
通风法兰蝶阀是一种非密闭型蝶阀。与JERAY气动执行器相配广泛应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。本类阀门在管道中一般应当水平安装。

气动通风蝶阀用途特点：
采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便 内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响

气动通风蝶阀性能规范：
公称压力：0.2MPa-0.6MPa
公称通经：DN50-DN800（可进行非标定制）
适用介质：空气、烟气、含尘气体等
适用温度：常温型≤350 ℃ 高温型≤600 ℃
驱动方式 蜗轮传动、电动、气动、液动

气动通风蝶阀主要零部件材料：
零件名称 材料
阀体 WCB、合金钢、不锈钢
蝶板 WCB、合金钢、不锈钢
阀轴 2Cr13不锈钢、合金钢
填料 PTFE

我司还有其他相关产品：气动衬氟蝶阀，BITORQ气动蝶阀，气动法兰蝶阀，气动对焊球阀，不锈钢气动蝶阀

粉尘专用气动蝶阀产品概述
法兰式粉尘蝶阀外形美观，其阀体、阀板、阀轴为同心结构设计。与ZMA气动执行器相配，阀扳与阀轴采用无销连接，介质与阀轴阀体完全隔离，维护简便易行，广泛用于火电厂，矿山、石灰厂、水泥厂、洗衣粉厂等行业的工业自动化系统中。

粉尘专用气动蝶阀用途特点：
设计特征
阀板密封圈采用特殊配方材料，具有耐磨损、耐老化、耐温、耐腐蚀等性能
标准的气源接口可以直接与电磁阀连接
气缸内壁阳极硬化无须二次润滑
开关位置+/-5°行程调节，操作简易
正常使用压缩空气0.4-0.6MPa
360℃任意角度安装

粉尘专用气动蝶阀性能规范：
公称压力：0.2MPa-0.6MPa
公称通经：DN50-DN800（可进行非标定制）
适用介质：空气、烟气、含尘气体等
适用温度：常温型≤350 ℃ 高温型≤600 ℃
驱动方式 蜗轮传动、电动、气动、液动

粉尘专用气动蝶阀主要零部件材料：
零件名称 材料
阀体：铝合金
蝶板：高分子材料
阀轴 2Cr13不锈钢
填料 PTFE

我司还有其他相关产品：气动粉体蝶阀，BITORQ气动蝶阀，气动法兰蝶阀，气动对焊球阀，不锈钢气动蝶阀
