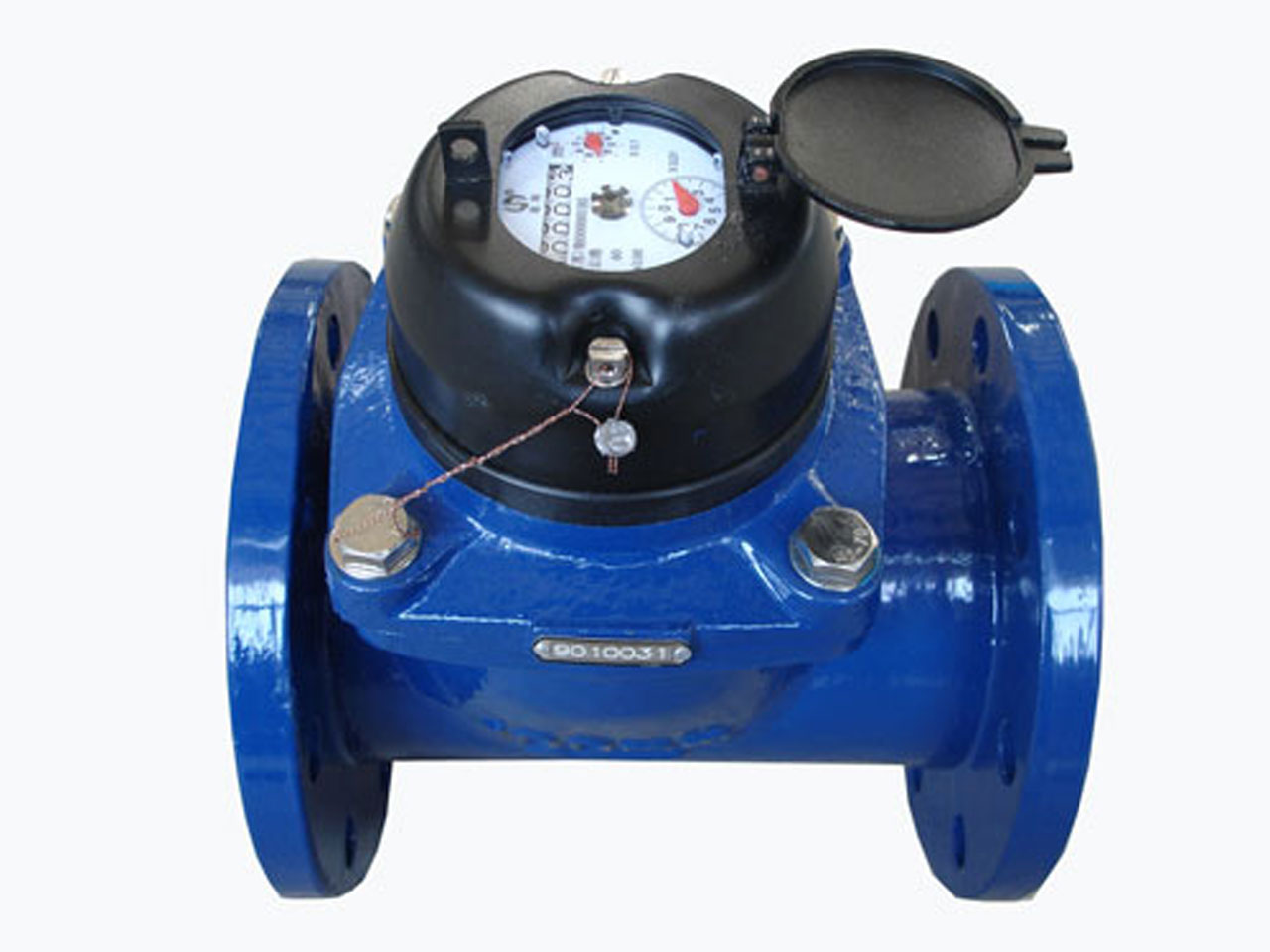

水平螺翼可拆卸干式冷水表LXLGC－（50～500）E/C



用　　途：大口径水表用于测量流经自来水管道水的体积总量。
工作条件：水压：不超过1.0MPa(10bar)?或1.6MPa(16bar)水温：冷水0.1℃～50℃；
特　　点：本大口径水表为可拆干式磁传动水表，具有以下优点：传动阻力小，流通能力大，计量精度高，使用寿命长，
零部件通用性好，维修方便，计数器抽真空，读数永远保持清晰。该系列水表皆可附加远传输出装置，脉冲当量为100升/脉冲、1000升/脉冲和10000升/脉冲。

外形尺寸
公 称 口 径 mm 长 L 宽 B 高 H 螺栓孔中心直径D1 法 兰 外 径D2 连接螺栓 公称压力 重量
mm n-Md MPa Kg
50 200 165 215 125 165 4-M16 1.0 10
1.6
65 200 185 223 145 185 4-M16 1.0 13.5
1.6
80 225 200 233 160 200 8-M16 1.0 15.5
1.6
100 250 220 288 180 220 8-M16 1.0 18.5
1.6
125 250 250 298 210 250 8-M16 1.0 24.8
1.6
150 300 285 342 240 285 8-M20 1.0 27.6
1.6
200 350 340 369 295 340 8-M20 1.0 47.5
12-M20 1.6 48
250 450 395 433 350 395 12-M20 1.0 85
405 436 355 405 12-M24 1.6 94
300 500 445 456 400 445 12-M20 1.0 105
460 463 410 460 12-M24 1.6 114
350 500 505 595 460 505 16-M20 1.0 125
400 600 565 632 515 565 16-M24 1.0 185
580 632 525 580 16-M27 1.6 199
500 800 670 766 620 670 20-M24 1.0 320
715 766 650 715 20-M30 1.6 340
