防污隔断阀
工作原理
由二个止回阀串联而成,当其中有一只密封破坏时,另二只还起密封作用,防止回流。但三只止回密封同时破坏后,就失去了止回作用。防污隔断阀其安全可靠性相对差些,工作原理较简单。
供水压力
供水压力不断下降,则排水器隔膜上部压力下降,安全排水器控制弹簧推动阀芯打开排水器排水。防污隔断阀当进口压力下降至零或负压时,排水器完全打开,水排出,空气从排水器进真空腔,从而防止产生虹吸倒流现象。
调试步骤
在安装倒流防止器之前,应彻底冲洗所有管道以排除其它不相关的麻烦,安装完毕后,初步启动使用时,为了防止剧烈动作时操作O形圈移位和内部组件的损伤,有必要遵循以下步骤:关闭出口闸阀,慢慢打开进水闸阀,让水缓慢充满倒流防止器,打开各个测试球阀除阀腔内的空气,待阀腔充满水后,慢慢打开出水闸阀,让水充满整个管路。
产品结构
本阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与第一级止回阀进口端连接。第一、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。防污隔断阀排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。普通型为两个止回阀串联而成,无安全排水。
主要技术参数和性能指标:
公称压力:1.0~2.5MPa
公称通径:50~600mm
适用介质:水
适用温度:0~80℃
法兰标准:GB/T 17241.6 GB/T 9113
试验标准:GB/T 13927 API598

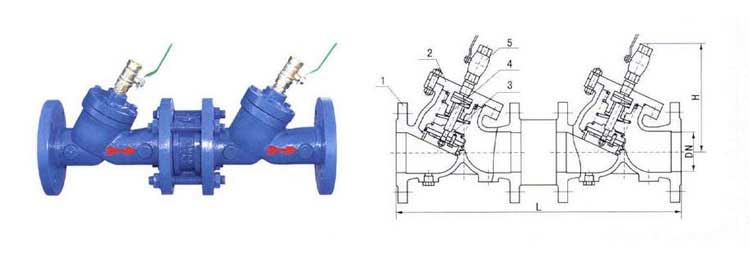

■主要零件材料:
序号 零部件名称 材质
1 阀体 铸铁、球墨铸铁、铸钢
2 阀盖 铸铁、球墨铸铁、铸钢
3 阀盘 球墨铸铁
4 弹簧 不锈钢、铬钒钢
5 防污阀
黄铜
■主要外形尺寸:
DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 458 482 551 653 735 793 1008 1186 1340 1505 1670 1886 1986 2318
H 210 235 264 308 356 400 503 595 705 705 905 910 921 1210
