型号 WJ41H-16C/P 品牌 上海、代益
连接形式 法兰  材质 铸钢
公称通径 DN25-350（mm） 压力环境 1.0-6.4






  波纹管截止阀

◆产品用途
波纹管截止阀适用于公称压力PN1.6～16MPa，工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种的工况上，却断或接通调节管路介质。


◆产品特点
1、产品结构合理、密封可靠。
2、密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好、使用寿命长。
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能。
4、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
5、阀芯可根据需要做承切断型和调节型。


◆执行标准
结构形式：BB-BG-0S&Y
设计标准：GB12235
结构长度：GB12221
连接法兰：GB9113、JB/T79、HG20596
试验和检验：JB/T9092、GB/T13927


◆性能参数
型号 WJ41H-16C WJ41H-25C WJ41W-16P WJ41W-25P
工作压力（MPa） 1.6 2.5 1.6 2.5
适用温度（℃） ≤425 ≤150（保温夹套）
适用介质 无腐蚀性介质 腐蚀性介质
材料 阀体、阀盖、闸板 碳素钢 铬镍钛不锈钢
阀杆 铬不锈钢 铬镍钛不锈钢
密封面 铬不锈钢或碳钢堆焊硬质合金 铬镍钛不锈钢
填料 柔性石墨或夹不锈钢丝柔性石墨 柔性石墨或夹不锈钢丝柔性石墨
波纹管 奥氏体不锈钢 奥氏体不锈钢

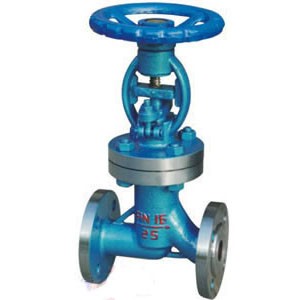

◆结构图片
