宝鸡市百运恒通液压流体技术有限责任公司

 已申请国家发明专利的静电陶瓷精过滤机服务于具有液压传动的各类系统；通过充分滤除油中的水份及固体颗粒以有效减缓油液氧化、保持润滑性和降低空气混入，从而提高系统的可靠性和延长系统元件与油液的寿命。通过降低酸的形成还能控制油液系统中的腐蚀对于延长液压设备及液压油的寿命具有不可估量的作用。
    T-ZLY系列静电陶瓷精过滤机流量从600至10000L/H可任意选择。为用户提供最佳的性能和最紧凑的设计, 使您的液压油润滑油的彻底净化和干燥最为经济和高效。
    T-ZLY系列静电陶瓷精过滤机还广泛适用于交通(铁路、船舶、航空、汽车)、冶金、机械、矿山、电力、石化等行业中所用的齿轮油、液压油、压缩机油、机械油、锭子油、绝缘油、润滑油、透平油以及一切具有润滑功能的液体油中存在的气体、水份、机械杂质、金属离子、游离碳、氧化物等各种成份进行深层过滤净化及再生处理。降低油液的酸性，提高PH值，恢复润滑性能，有效防止油液老化。并使其达到新油指标，恢复使用性能。
特点：
1、Th!nker?经典4级过滤， 细微至亚微米的杂质亦可有效去除;
2、全功能5-20KV静电精过滤单元，滤后清洁度高达NAS（1638）3-4级；
3、具有自动在线超声-气流反清洗功能，使精过滤芯具有无限再生能力，从而为用户节约大量资金及维护时间。
产品规格：
指标名称 单位 T-ZLY600 T-ZLY1000 T-ZLY2000 T-ZLY4000 T-ZLY6000
流量 L/min 10 20 32 63 100
工作压力 Mpa    ≤ 0.5
含水率 ppm    ≤ 15
油液清洁度 NAS1638    3-4
操控方式 全自动运行/人工操控
整机功率 KW 380V/ 0.5 380V/1.0 380V/ 1.5 380V/ 2 380V/ 3
工作噪声 dB（A） 60 65 75 85 90
设备总重 Kg 100 150 200 800 1000

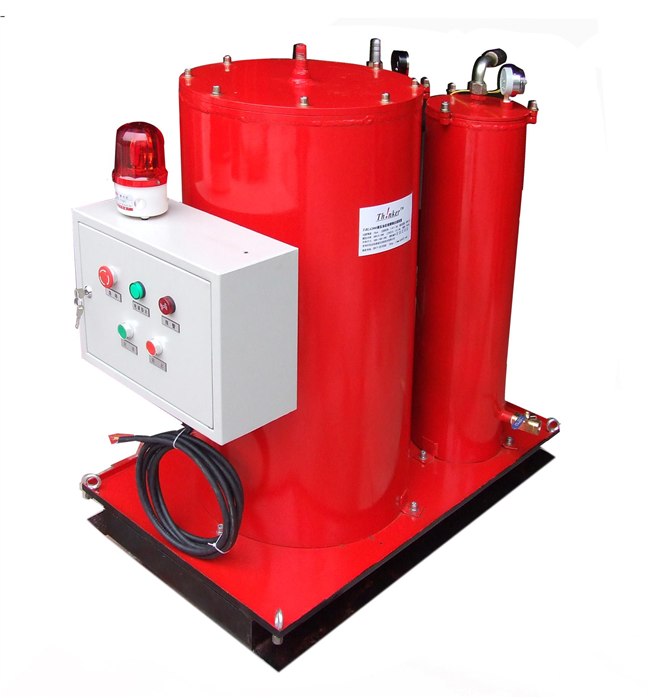

静电陶瓷精过滤机
（发明专利）
1、 一种置于静电场力作用下的陶瓷精过滤机，包括罐体、静电发生器、多孔蜂窝海棉柱、气流-超声清洗装置。其特征是多支陶瓷滤芯紧固于滤芯承载托架上，放置于罐体上法兰端盖卡槽内，罐体内置有多孔蜂窝海棉柱及超声振子。
2、 根据权利要求1所述的静电陶瓷精过滤机其特征在于陶瓷滤芯组紧固于滤芯承载托架上。
3、 根据权利要求1所述的静电陶瓷精过滤机其特征在于多孔蜂窝海棉体紧密外敷于陶瓷滤芯组。
4、 根据权利要求1所述的静电陶瓷精过滤机其特征在于罐体内设置有超声振子及气流反吹口。

说明书
本发明专利涉及一种新型的以陶瓷过滤机为基础全新设计的润滑油过滤机械。其大幅提高了陶瓷过滤机的过滤精度，有效降低其滤芯堵塞机率。并使得清洗再生变得容易和高效、彻底。目前油品过滤净化的过滤机种类很多，但普遍存在过滤精度低、容易堵塞、使用成本高的问题。
一般的陶瓷基材的过滤装置仅利用陶瓷微孔的毛细原理以实现固液分离，陶瓷微孔一般为0.1-10微米之间，无法再提高精度，对于小于0.1微米的颗粒杂质无法滤除。再者由于造价及设备体积控制等原因使设备的滤芯表面积有限，因此特别易堵塞。而在陶瓷过滤机上加入静电处理方式则可有效解决上述两种陶瓷过滤机的弊端。本发明采用的静电过滤装置利用其强大的静电场力可有效滤除细微至0.01微米的杂质并将大量颗粒污染物及氧化物质吸附拦截于多孔蜂窝海棉体内，从而提供了一种过滤精度高，使用成本低，不易堵塞、易于再生的全新的静电陶瓷精过滤机。
静电陶瓷精过滤机包括罐体、静电发生器、多孔蜂窝海棉体、气流-超声清洗装置。其特征是多支陶瓷滤棒紧固于滤芯承载托架上，放置于罐体上法兰端盖卡槽内，罐体内置有多孔蜂窝海棉体、数显压力传感器及超声发生振子。
本发明专利结构简单，零部件少，装配维护十分简单。下面结合附图进一步说明本发明专利的结构及工作方式。
图1为本发明专利的剖面结构示意图；
图2为本发明专利的俯视图；
本发明专利中，启动静电发生器，使罐体处于强大的静电场力作用之下，油液经进油口1进入罐体，由于多孔蜂窝海棉体10带静电荷存在，油液中的颗粒杂质被层层拦截吸附，仅有极微量的未被吸附拦截的杂质被油液挟带流经装置于滤芯承载托架上9的陶瓷滤棒7，并被陶瓷滤棒拦截，已过滤净化的油液经出油口2流出罐体，完成油液过滤净化过程。
陶瓷滤棒堵塞后，数显压力传感器11感知并启动超声振子，利用超声清洗多孔蜂窝海棉体及陶瓷滤棒表面，对于深入陶瓷滤棒的颗粒杂质，从进气口4通入压缩空气予以吹出。
被清洗出的杂质沉降与罐底，可开启排油口3将其排出。
