本机床适用于刃磨高速钢，硬质合金或其它材料刀具，也便于磨削外圆，平面沟槽和成形面等。若配备特殊附件，还能磨制各种齿轮、蜗轮滚刀，成形刀、球头铣刀，麻花钻，锥铰刀等。

      本机床砂轮架机构灵活、可做二度空间调整，工作头架可做双向回转，并具有国际标准50号锥孔，便于装置各种刀具及夹具。工作台支承于预加载荷的滚珠导轨上，运行平滑精确。工作台可手动或无级调速液压驱动。



主要规格与参数

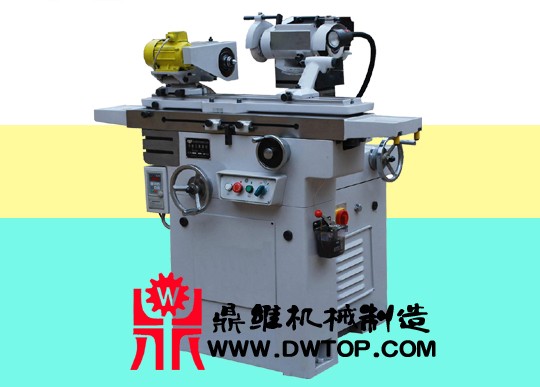

MQ6025A万能工具磨床技术参数
        MQ6025A

在顶尖上工件最大回转直径 250mm
前后顶尖距最大距离 630mm
工作台面尺寸（长x宽） 940x135mm
工作台纵向最大移动量 480mm
工作台最大回转角度 120°(60°)
磨头（或溜板）水平方向最大移动量 230mm
砂轮中心线对顶尖中心线间最小距离 50mm
砂轮中心线对顶尖中心线间最大距离 280mm
磨头垂直方向最大移动量 230mm
砂轮中心线对顶尖中心线上升 175mm
砂轮中心线对顶尖中心线下降 55mm
磨头回转角度在水平面内 360°
磨头回转角度在垂直平面内 30°（±15°）
主轴末端锥度 莫氏3#锥度
磨头电动机（50HZ） 功率 0.85/1.1KW
转速 1400/2800转/分
磨头主轴转速 3050/6095转/分
磨外圆附件电动机（50HZ） 功率 0.12KW
转速 1400转/分
机床最小轮廓尺寸（长x宽x高） 1460x1102x1240mm
机床重量 1000kg

  随机附件

  万能夹头      1套
   左尾架      1套
   中心规      1套
   砂轮修正器    1套
   砂轮法兰及护罩3套
   右尾架      1套
   刀齿撑具      1套
   万向平口钳    1套
   砂轮平衡架    1套
   砂轮       5套
   加长轴      1套

  特殊附件（另行计价）

  刃磨滚刀附件    1套
   分度板      5件
   碟型砂轮修正器与对刀规
   万能砂轮修正器 &n
