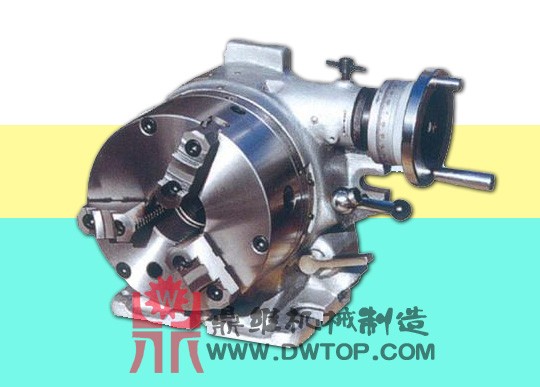

F3立卧等分分度头：
1.用途：
F3等分分度头是立卧式的，主轴可与机床工作台成水平与垂直两种情况下使用。可用于铣床、磨床、钻床及刨床上，可将工件分成2、3、4、6、8、12、24等分，也可用蜗轮副传动进行任意分度。
2.主要规格和参数：
项目 规格
中心高 mm 150
主轴定心直径 mm Φ119.774
可分等分数  2、3、4、6、8、12、24
主轴的圆周刻度 360°
主轴轴肩直径mm Φ212
蜗轮副模数 1.5
蜗轮副传动比 1:90
蜗杆每转所代表的转台度数 4°
游标最小示值 10"
定位键宽度 mm 16
可配卡盘 K31210A
24等分单个分度误差 25"
蜗杆副分度误差 ±60"
净重 Kg (62)   77
毛重 Kg 73)   88
箱体尺寸 mm 490×425×380






F3-6立卧等分分度头：
1.用途：
F3-6等分分度头是立卧式的，主轴可与机床工作台成水平与垂直两种情况下使用。可用于铣床、磨床、钻床及刨床上，可将工件分成2、3、4、6、8、12、24等分，也可用蜗轮副传动进行任意分度。
2.主要规格和参数：
项目 规格
中心高mm 130
主轴定心直径 mm Φ80
可分等分数  2、3、4、6、8、12、24
主轴的圆周刻度 360°
主轴轴肩直径mm Φ170
蜗轮副模数 1.25
蜗轮副传动比 1:90
蜗杆每转所代表的转台度数 4°
游标最小示值 10"
定位键宽度 mm 16
可配卡盘 K31167
24等分单个分度误差 25"
蜗杆副分度误差 ±60"
净重  Kg (40)   50
毛重 Kg （50)   60
箱体尺寸mm 470×350×360
