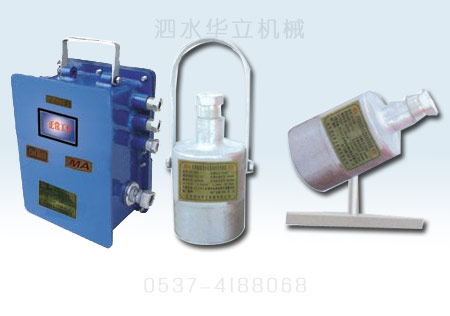

ZPG-127矿用光控自动洒水降尘装置采煤机移架喷雾
适用范围
主要用于煤矿采煤面的除尘。安装在移动的采煤支架上，与光控传感器配合使用，起到降尘的作用。
产品特点
将红外线发射器固定在采煤机的机头、机尾，将接收器固定在支架上，当煤机移至接收器下，接收器将信号传至主机，主机驱动电动球阀，洒水降尘。
装置组成
该喷雾装置每五架棚为一组，主要由PLC可编程主机、隔爆兼本安型稳压电源、电动球阀、遥控发送器、遥控接收器和无线发射器等组合而成。每三套自动喷雾降尘装置配接一个本安电源。
工作原理
当割煤机移动时，通过割煤机上安装的遥控发送器扫描支架上安装的遥控接收器产生信号。信号反馈到主机，主机自动控制电动球阀供水喷雾。
当采煤机移动到第一个喷雾点位置时，该喷雾点将自动喷雾，其后的各个喷雾点不会喷雾；当采煤机移动到第二个喷雾点时，该喷雾点自动喷雾，第一个喷雾点自动停止喷雾，其后的各个喷雾点也不会喷雾，由此实现了支架组与组之间的联锁。依此类推。
生产工人移架时，无线发射器探测到移架手柄运动，发出喷雾指令，本组喷雾点自动喷雾，当停止运动移架手柄后，延时30秒（时间可以随意设定）后自动停止喷雾
安装使用
1、将全套控制设备水平吊挂或放在采煤机支架顶端便利的空位上。将遥控发送器安装在割煤机适当位置上。
2、将遥控接收器安装在支架便利处，便于各遥控发送器相对应。
3、用高压管将电动球阀的进水口与主水路连接，出水口与喷雾头连接。
技术参数
1额定电压：AC127V/36V
2本安输出电压：DC12V
3最大短路电流：500mA
4电压阀工作电压：DC12V
5电压阀水压范围：0Mpa-7Mpa
6工作方式：连续
7主控箱外型尺寸：400×220×160（mm）
8重量：19kg
