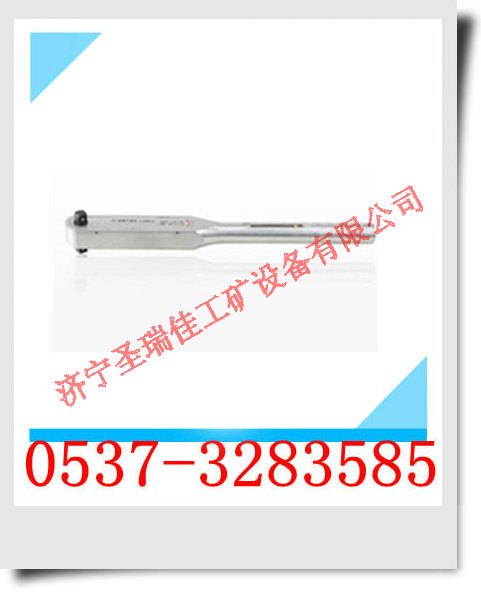

AC型扭力扳手(预置式)

一、AC型扭力扳手(预置式)技术参数

产品型号

AC20

AC100

AC300

AC760

AC1000

力矩范围

4-20N.m

20-100N.m

60-300N.m

280-760N.m

250-1000N.m

方榫尺寸

9.5×9.5mm

12.7×12.7mm

12.7×12.7mm

19×19mm

19×19mm

外形尺寸

305×28×45mm

455×32×58.5mm

605×36×64.5mm

810×44×78mm

810×44×78mm

重量

0.41kg

0.98kg

1.45kg

2.7kg

2.7kg

分度值

1N.m/格

5N.m/格

10N.m/格

10N.m/格

25N.m/格

AC型扭力扳手(预置式)其他参数：

铝合金外壳重量轻

l                  按ISO6789-1992GB/T 15729-2008标准制造

l                  精度：四级

l                  误差范围：±4%

二、AC型扭力扳手(预置式)使用方法

1.拉出扳手尾部的六角钥匙，弯曲成90角，然后调节刻线至所需值，将钥匙推入原位。

2.在方榫上装上合适套筒套住紧固件。

3.在手柄上缓缓加力，听到“嗒”声响后，撤力即可。

4.在使用大扭矩值时，每次使用后，请务必将扳手往逆向轻轻一推以便复位。
