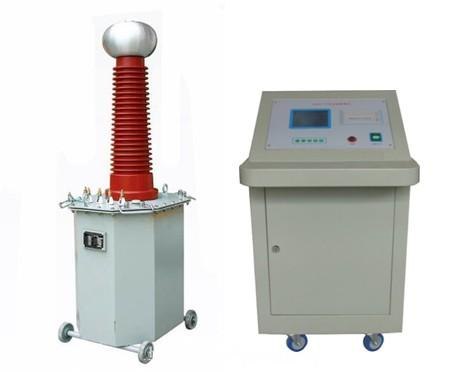

J-GY电线电缆高压试验台



一、用途及特点：


高压试验台的YD系列轻型高压试验变压器为单相变压器，用工频220V（10KVA以上为380V）电源接入∕XC∕TC系列操作箱/台，经操作箱内自耦调压器（50KVA以上调压器外附）调节至0-200V或0-400V电压输出至YD试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。同时，操作箱/台内装有高压输出电压表，低压输入电流表及过流保护电路。可以方便地读取试验电压值，并能可靠地保护备。


1、变压器：根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的一种新型产品。变压器具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便，采用单框芯式铁芯结构，初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合等特点。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。


2、操作箱/台：用于试验变压器的调压控制。1KVA
– 5KVA的变压器常用手动操作箱，10KVA –
300KVA的变压器搭配自动操作箱。手动操作箱如上图一和自动操作箱如上图二。




二、常规型号主要技术参数：










型号



输入电压



适配器容量（KVA）



额定输出电压(KV)



额定输出电流（MA）





GY-100/50



380V



100KVA



50KV



2000





GY-50/100



380V



50KVA



100KV



500












GY-30/50



380V



30KVA



50KV



600





GY-20/100



380V



20KVA



100KV



200
