手动液压弯排机
手动泵压弯排机  电动泵液压弯排机

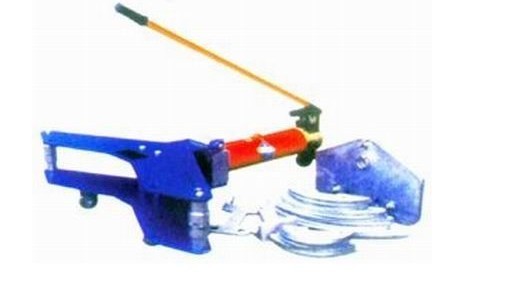

SWP-12A手动液压弯排机
一、用途
?? ?SWP手动液压弯排机 适用于弯制铝排、铜排，应用于工矿企业、变电所、电厂，是弯排的理想液压工具。
二、SWP手动液压弯排机规格与性能参数
??? 1、型号：SWP-12A
??? 2、最大工作压力：63MPa
??? 3、最大工作行程：320mm
??? 4、弯排范围：铝铜排宽度40、50、60、80、100、120、125
?????? 厚度：4-12mm
??? 5、弯曲角度：α≥90°
??? 6、弯曲半径：2.5倍排宽
??? 7、油箱容量：2kg
??? 8、液压油牌号：N15
??? 9、最大操作力：≤400N
SWP手动液压弯排机（手动弯排机，整体式弯排机）采用优质材料和先进加工工艺，具有速度快及无故障工作时间长等特点。一种新型的弯制铝排，铜排的新额工具，它具有结构合理，操作方便，使用安全。
三、结 构
由手动泵（电动泵）(16)，高压；输油管(13)，快速接头(2)， 工作缸(1)，弯排部件(包括上、下花板，夹板模头，直角模头，辊柱，R模板等)组成。
四、性能特点：(技术参数)
表一
 型号 SWP-10A SWP-12A
弯曲角度a 180度>a≥90度 180度>a>90度
弯排半径mm 2.5倍排宽 2.5倍排宽
弯排厚度mm 4、5、6、8、10 4、5、6、8、10、12
弯排宽度mm 40、50、60、80、100 40、50、60、80、100、120
最大工作压力MPa 45 50
最大工作行程mm 250 320
液压油牌号 N15 N15
