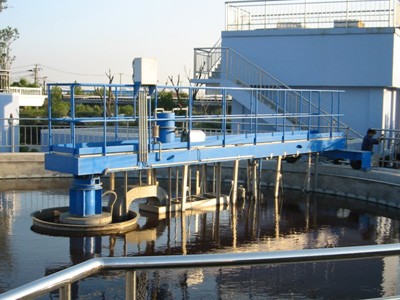

一、刮吸泥机简介
刮吸泥机是一种经济型的环境保护水处理沉淀装置，主要应用于城市污水处理厂、自来水厂及各种工业废水处理厂。该系列刮泥机的刮臂采用铰支式可自动抬臂的新颖结构形式，对污泥堆积过厚或沉淀池不均匀沉降造成的池子倾斜具有自动调节、逐层刮泥功能。同时采用多块对数螺旋状刮板相连方式刮泥，污泥刮除效率高；刮板底部设置万向行走轮，减少刮板与池底的摩擦阻力；刮吸泥机采用轴装式减速电机，体积小、结构紧凑；周边走轮外包高强度尼龙，使用寿命长、运行平稳。
二、刮吸泥机工作原理
  污水从池中心的进水管经导流筒扩散后，均匀地向周边呈辐射状流出，呈悬浮状的污泥经沉淀后沉积于池底，上清液通过溢流堰板由出水槽排出池外，污泥经刮板由池周刮向中心集泥坑，依靠池内水压通过排泥管排出池外。整机主要由半（全）桥架、驱动装置、中心旋转支座、可动臂、刮泥板、撇渣装置、出水堰、电控箱等钢结构件组成，运行时，由齿轮减速电机驱动桥架的主动走轮旋转，带动悬挂的可动臂和刮泥板转动，将池底的沉泥刮集至中心排泥斗后排出，同时，水面的浮渣通过撇渣装置撇向池边，再由刮渣耙刮进排渣斗排出池外。
三、刮吸泥机产品特点
  1、刮吸泥机工作桥设计合理、结构新颖、外形美观、通风阻力小具有足够的刚度和强度。
  2、刮吸泥机驱动装置设有机械、电气过载保护装置确保刮泥机全天侯安全可靠的运行。
  3、刮吸泥机水下部分采用犁形刮板设计，刮泥阻力小，刮集效果好，能耗大大降低，吸泥均匀无沉积污泥区。
  4、刮吸泥机行走轮根据刮吸泥机运行工况特点与专业胶工程研究所共同研制的特殊橡胶材料，具有耐磨、防晒老化、橡胶轮使用寿命可达15年。
  5、刮吸泥机中心回转装置设计采用能承受设备扭矩的回转支承，承载能力大，使用寿命长。
四、刮吸泥机安装与操作要求：
驱动端型星摆线针轮减速机安装时应找水平，允差为0.2mm/m，减速机轴与滚轮轴之间的不平行度允差为0.5m/m：传动链轮：两链轮的齿厚巾心线要在同一平面上，偏差允许1mm，链条从动边的驰垂度为链轮中心距的1.5-2.0％；旋转支座应水平安装，起基础水泥面应用仪器校准；刮臂架与工作桥的相对固定应在安装时现场进行，刮板与池底间距保持在50 mm左右，每挡板之间的间距必须按照图纸尺寸与刮臂焊牢；当走道为钢轨时，安钢轨安装要求进行；中心支座轴承安装时应加足润滑剂。操作要求；池内及轨道上不得存放垃圾及障碍物；空负荷运行时间不少于 2h，各运转部分不得有干扰现象或不正常的声响和跳动现象产生。刮泥板与池底最高处(由土建施工造成)不得有碰触；负荷运行应在空负荷运行后进行，时间不少于24h，油温不超过40℃；停止运转时，应先停止向池内进水，刮泥机继续运转2周后方可停车；每天定期向传动链加润滑油，减速机之间润滑油应加至油标尺规定刻度。检查电动机、蜗轮减速机的温升情况，一般不得超过60℃。如温升过高，应采用减少水量或轮休等方法调节。
五、刮吸泥机维修与保养：
定期检查减速机内的机油，保证油面高度；每3-4个月检查一次链条磨损状况并通过调整减速机与滑轨问的相对固定位置调节链条的松紧；半年一次更换减速机内的润滑油；每年进行一次全面检修，对磨损严重的零件及时更换，如油漆脱落重新油漆。
六、刮吸泥机注意事项：
订货时，用户需提供沉淀池的池外形规格、池边深度、池体坡度等条件，以便选定刮泥机的型号、规格，如对出流堰板等有特殊要求时，应提供工艺布置图，以使设备供货时能满足工程要求。周边传动刮泥机供货范围可包括出流堰板、挡板、刮渣装置、排渣斗以及电气控制箱等附件，订货时应注明所需配套项目内容。
七、刮吸泥机型号
电厂污水处理设备用刮吸泥机BYH-AS系列；纺织行业污水处理设备用刮吸泥机BYH-PM系列；印染行业污水处理设备用刮吸泥机BYH-PM系列；食品加工行业污水处理设备用刮吸泥机BYH-PM系列；屠宰厂污水处理设备用刮吸泥机BYHDX系列；制革行业污水处理设备用刮吸泥机BYH-DX系列；造纸行业污水处理设备用刮吸泥机BYH-DX系列；化工行业污水处理设备用刮吸泥机BYH-FB系列；电镀行业污水处理设备用刮吸泥机BYH-FB系列；油田行业污水处理设备用刮吸泥机BYH-DX系列；涂装行业污水处理设备用刮吸泥机GYH-PI系列。
