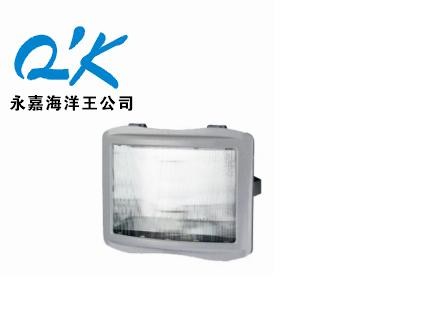

NSE9720防眩应急通路灯



适应场所：



※      应于工厂、仓库、隧道、路桥、体育场等场所作应急固定照明。



结构特性:



※     采用高效气体放电灯作光源，光效高，无频闪、无眩光，寿命长，平均使用寿命在10000小时以上。
※     采用保护角设计及棱镜透明件技术，光线柔和，防眩光效果好，能有效减少对作业、施工人员眼睛的刺激，避免产生不适和疲劳感。
※     运用宽幅稳压、恒功率技术和特殊的电路设计。A型可作为正常工作照明，同时具有应急功能；B型单纯作为应急照明平常处于关闭状态。A、B型在主电断电时均可立即启动应急照明，也可通过用外接开关控制在主电停电期间随时启动。
※     多重防振结构设计和高强度合金外壳，确保其在路基路轨、桥涵隧道等高频震动中长期安全工作。
※     特殊密封材料和表面涂层处理，确保灯具在潮湿、高温等恶劣环境下永不腐蚀、永不生锈。
※     座式、吸顶式和壁挂式等多种安装方式，照射角度可根据环境需要在上下180°大范围内调节。



使用说明：



※     确定灯具和电源箱的安装位置，选择适当的安装方式，并准备好相应长度的Φ8三芯电缆线和Φ10五芯电缆线。
※     按照安装要求分别将灯具和镇流器箱安装固定，用手按下灯头下端两个开盖按钮，掀开灯具前盖，并取出固定灯泡的泡沫。然后将三芯电缆线一端穿过葛兰接头引进灯具内，拧紧螺母以防电缆松脱；根据灯具接线座旁的字母“L”接火线,“N”接零线，地线符号接地线；再将前盖扣上。
※     用M5内六角扳手打开镇流器箱盖，取出电子镇流器板。将与灯具相连的三芯电缆线的另一端引入镇流器箱输出端，再将电缆分别接到电子镇流器板输出的“L”、“N”及接地端，后将五芯电缆从输入装置引入镇流器箱，将线径较粗的三根导线分别接到电子镇流器板输入的“L”、“N ”及接地端，将较细的黄、绿导线接到电子镇流器板的“黄”、“绿”控制线上。
※    将放置在镇流器箱内的电池黑色导线插入电子镇流器板上的电池负极接线柱上，然后将电子镇流器装入箱体，固定好。
※    将镇流器线路板上应急功能开关拔向OFF位置，能实现灯具的外接线控应急功能。
※    将五芯电缆线中将较细的黄、绿信号线直接接入一个控制应急电源的开关。将较粗的三根导线分别接通市电的火线、零线和地线，即可实现照明。



注意事项：



※     安装和维护时必须先切断电源。
※    更换灯泡时，应使用同一类型及功率的灯泡；如改变灯泡类型或功率，应相应更换镇流器。
※    如若不需用外接开关控制应急，只需将应急控制开关拔向“ON”位置即可，停电时能自动实现应急功能。
※    多套灯具采用同一开关联机控制应急时，应注意将“黄”、“绿”信号线分别接在同一控制线上，严禁交叉连接。



技术参数:



额定电压:220VAC 50Hz

外壳防护:IP65

应急时间:>30min(70W) >80min(35W)

充电时间:＜20h

引入电缆:φ6~φ8mm

外形尺寸:灯具：340×270×193mm       镇流器箱：240×202×132mm

总重量:灯具：3.5kg  镇流器箱：6.2kg



品质保证



        公司已通过ISO9001:2008国际质量体系审核认证,本产品严格执行ISO9001国际质量管理体系标准生产，确保产品质量完全达到国家标准和设计要求,产品实行7年保用(光源保一年), 自购买之日起7年内，产品正常使用下出现任何故障由本公司负责免费维护。
