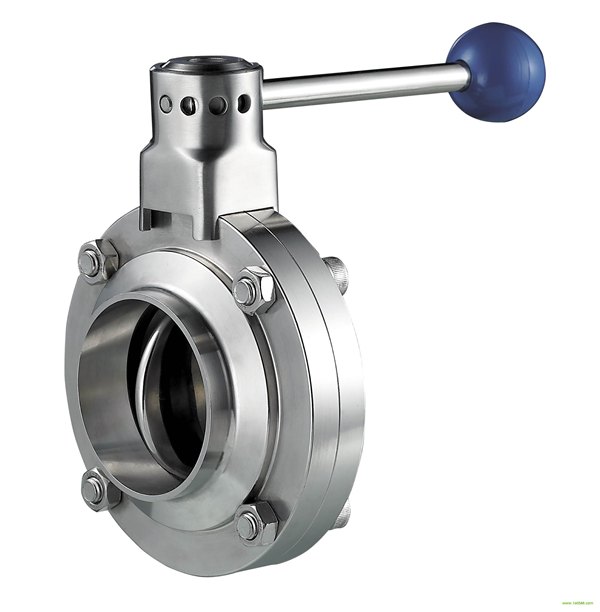

D21/61/81卫生级蝶阀

产品说明

卫生级蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封材料耐老化、耐腐蚀，使用寿命长等特点。
采用标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000 GB/T9115.1-2000 JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992 JB/T9092-1999

主要技术参数

公称通径

DN（mm）

15～150

公称压力

PN（MPa）

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、蒸气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。

连接方式

快装式、卡箍式、外螺纹、焊接式等

主要零件的材质

零件名称

材料

阀体

304、316、316L

蝶板

304、316、316L

密封圈

硅橡胶、氟橡胶、聚四氟

阀杆

304、316、316L

填料

硅橡胶、氟橡胶、聚四氟
