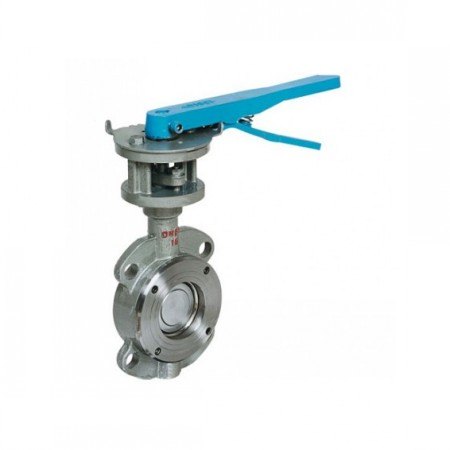

D(3/6/9)73H/D(3/6/9)43H单偏心蝶阀
产品说明
为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。
产品采用标准
结构形式 单偏心
设计依据 GB API
驱动方式 手动、蜗轮蜗杆传动、手动、电动
设计标准 GB/T 12238 API609、MSS.SP-68
结构长度 GB/T12221 ASMEB16.10、API609、MSS.SP-6８
连接法兰 JB/T79 JB/T82、GN/T9115 ASME B16.5、ASME B16.47
试验和检验 JB/T 9092 API 598
注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造
主要零件材料
序号 材质 材质 序号 零件名称 材质
1 阀体 WCB、CF8、CF8M、CF3M 8 填料 柔性石墨
2 轴套 Cu、PTFE+不锈钢 9 填料压盖 2Cr13、ASTM A27-420
3 蝶板 WCB、CF8、CF8M、CF3M 10 填料压盖 WCB、CF8、CF8M
4 阀杆 1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 11 支架Yoke WCB、CF8、CF8M、CF3、CF3M
5 密封组合件 A105+橡胶、A105+F6、不锈钢 12 指示板 Cu、不锈钢
6 轴套 Cu、PTFE+不锈钢 13 手柄 KTH330、QT400-17
7 填料垫 2Cr13
