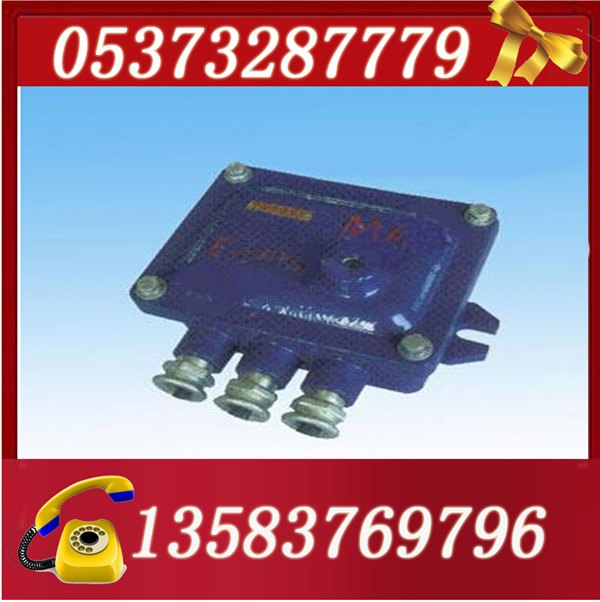

KXJ127矿用隔爆兼本安型水位控制器
一.  概述
        本产品KXJ127矿用隔爆兼本安型水位控制器是我公司最新研制开发的新型产品，用于矿井下和井上需要对液位高低控制的场所。整机性能稳定，线路由Lpc921F做处理器电极头带电时间短，并设有工作状态相应指示灯，手动强制控制，排/给水2位数码开关，功能选择便捷，应用广泛、安装简便等特点。
适用于具有甲烷和煤尘的气体混合物的场合。

三、使用环境
1.  温度为0～+40℃；
2.  湿度：不大于95%；
3.  大气压为80～106kPa；
4.  无显著震动和冲击的场合；
5.  煤矿井下无破坏绝缘的腐蚀性气体的场合；
6.  用于具有甲烷煤尘爆炸性混合物的危险场所                                                                                      四、技术参数
额定电压：AC127V；
额定电流：100mA；
五、工作原理
5.1    排水状态时，接交流127V相应电源，红灯、绿灯、黄灯依次闪烁后，如果水位高于上水位电极位置则红灯熄灭，黄灯闪烁，绿灯常亮，排水功能工作。排水功能设有启动电机延时，时长5～10秒可调，避免因为液位上下波动，使电机频繁启动而损坏。
5.2    给水状态时，接通交流127V相应电源，红灯、绿灯、黄灯依次闪烁后，如果水位低于下水位电极位置则红灯熄灭，绿灯闪烁，黄灯常亮，排水功能工作。给水功能同样设有启动电机延时，时长5～10秒可调
5.3    电路传感采用电极式，电感信号强，使液位高低水位控制更准确，而且安装方便，液位高低任意调节。
5.4    需要紧急排/给水时或自动电路出现故障时，可采用手动强制控制排/给水继续工作，在停机造成液位过高或过低时，因有保护电路，避免液位溢出或使电机空转而损坏。
5.5    线路板面设有2位数码开关，标示有排水、给水、手控、电源、上限、下限、输出、地等功能，方便客户安装功能选择。
5.6    接地装置，绝缘强度大于50MΩ，触点电流5A
六、产品安装
1.将127V电源接在主板的“0V”与“127V”端子上；
2.外接电机控制节点为“K1-1”、“K1-2”；
3.外接手动按钮控制节点为“手动-1”、“手动-2”；
4.外接水位电极分别接“地”、“下水位”、“上水位”，电极放置时可将“下水位”放置在“地”的上方并且比较接近的位置（一般为20cm上下），但不能直接接触，“上水位”可根据用户实际需要放置。
5.用户可根据实际需要在主板上调整“给水”与“排水”的工作方式
