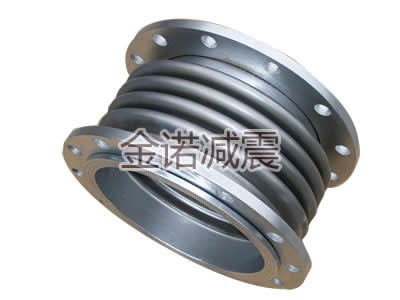

轴向型膨胀节
1、产品规格：公称通径：Φ50～Φ7000(mm)；
2、适用条件：工作压力：0.1～2.5(MPa)；
工作温度：-20～450(℃)；
许用寿命：1000(次)。
3、产品特点：轴向型膨胀节分为单式轴向型及复式轴向型。轴向型膨胀节主要用于吸收管线、输送通道或容器等沿其轴线方向因热膨胀或收缩所引起的轴向位移。
4、注意事项：
⑴轴向型膨胀节仅用来吸收纯轴向位移，严禁用其变形的办法来调整管道的安装偏差。
⑵两个固定支架之间只能安装一个轴向型膨胀节。
⑶单式轴向型膨胀节在安装时要进行预拉伸（低温管道除外），预拉伸量可按下式计算：

注：△预-预拉伸量(mm)；
△X-额定位移或实际工作位移(mm)；
Tins-安装温度(℃)；
Tmin-设计最低温度(℃)；
Tmax-设计最高温度(℃)。
⑷轴向型膨胀节安装时一端要靠近固定支架，另一端的第一个导向支架距膨胀节的距离应不超过其管道通径的四倍。第二个导向支架与第一个导向支架之间的距离应不超过其管道通径的十四倍（见参考图）。其余导向支架间的最大距离Lmax应由下式确定：

注：E-管道材料的弹性模量(MPa)；
I-管道的惯性矩(mm4)；
Pd-设计压力(MPa)；
A-膨胀节有效面积(mm2)；
Kx-膨胀节轴向刚度(N/mm)；
△X-膨胀节额定轴向位移(mm)。
