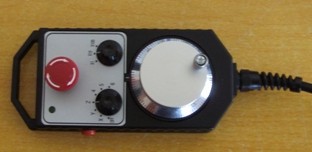

组合手脉

:::产品特性:::
用于数控机床零点补正及信号分割，手持性使用方便，可有线遥控X Y Z动作方向及倍率放大。设有防误操作键和紧急停止按钮，驱动器输出型抗干扰能力强，可长距离传输。
:::基本参数:::
工作电压  输出方式  消耗电流  上升 下降时间  频率响应
 5～15  电压  ≤60  ≤1  0-5
 5+0.25  长线驱动  ≤60  ≤0.1  0-5
:::机械参数:::
允许最大机械转数 正常机械转数 刻度盘寿命
 600r/min  ≤200r/min  3*105转
  输出方式  使用温度  重量
电压输出方式  -100C - +600C   0.5KG(电缆除外)
驱动器输出方式  00C - +600C    0.5KG(电缆除外)

:::接线图:::
线色 红色 黑色 白色 绿色 蓝色 黄色 黄红 黄黑 黄蓝 黄绿 黄黑 黄绿 橙色 紫色 灰色 棕色 白蓝 白紫 白红 白黑 白绿 白橙 白紫
信号 Vcc  0V A B  A B  +24v 0V NC1 NC1 NC2 NC2 X1 X10 X100 OFF X Y Z 4 5 6 COM
