1 用途及适用范围

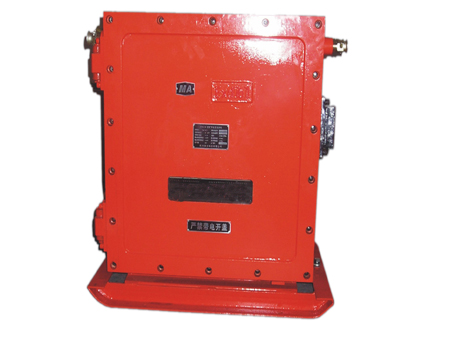

KTG118型矿用电话光端机是杭州紫方科技有限公司研发生产的防爆电器设备。具有自己的知识产权跟专利。矿用电话光端机采用光缆传输，该传输方式安全且成本较低。而现在矿井下的通讯则仍采用防爆电缆传输，长距离电缆传输中，其本身会拾取周围空间存在的电磁波信号，特别在传输视频信号过程中更为突出，干扰了正常的通讯；并且耗费成本巨大，当传输距离超过10公里以上时，通讯已无法实现。
矿用电话光端机是我公司为解决以上问题而研制的光缆传输设备。统一采用光缆传输，使煤矿井下只需铺设光缆而结省了价格昂贵的防爆电缆。同时也方便了设备的维护。
    矿用电话光端机是煤矿有线通信系统中利用光纤作传输通道的新型的主机设备，是光端电话机的远端设备，亦称远端机。可连接30路电话终端。为用户终端提供馈电，铃流、话音等信号。
KTG118型矿用电话光端机是有线通信调度通讯系统中的成套设备之一（以下简称电话光端机），它可使用于有爆炸性混合物的煤矿井下，也可用于其它高温、高湿、高污染的厂矿企业。

2 概述
2.1 执行标准：Q/ZFK 004-2009，
专利号：200820122145.9
2.2 防爆型式
电话光端机的防爆型式为矿用隔爆兼本安型, 防爆标志为Exd[ib]I .
2.3 规格
    容量：30门。
2.4  环境条件
a) 环境温度：0℃～+40℃；
b) 相对湿度：不大于95%（+25℃）；
c) 大气压力：80kPa～106kPa；
d) 有瓦斯及煤尘等爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
2.5 外形尺寸（l×b×h)：720mm×470mm×730mm。      重量：约250kg。
2.6 特点和功能
 电话光端机通过光纤与地面的调度交换机及相同型式的电话光端局端相连，构成有线调度交换网，能实现对井下用户电话机的振铃、拨号、通话及各种调度交换功能。 通信主干线路（井筒与大巷）为光纤，距离可达20km。

3 主要技术性能指标
3.1 交流供电
3.1.1 供电电压：交流127V，电压波动范围为75%~110%。；
3.1.2 静态电流：≤200mA
3.2  用户口
环路电阻：≥1.0k(不包括话机)               传输衰耗：≤7dB
串音衰耗：≥70dB                           铃流电压：    ≤60V AC
对地不平衡度：≥30dB                       ab线馈电电压：≤60V DC
杂音：    忙时杂音计功率电平值（加衡重网络）≤-60dB；
忙时非杂音计功率电平值（不加衡重网络）≤-40dB；
忙时单频杂音计功率电平值：≤-50dB。
3.3 光端接口
单模1310nm/1550nm         光纤芯数：收发单芯
发送功率： -9dBm/-5dBm     接收灵敏度：优于-36dBm（误码率<10-11）
3.4  浮充备用电源
直流：48V（4节串联）             容量：4.5Ah
交流停电后连续工作：不低于2h。
3.5 本质安全端输出参数
最高直流电压：≤  60V                  最大直流电流：≤  34mA
最高铃流电压：≤ &nb
