M16 AVR JTAGICE仿真器ISP下载线

contact：李玉敬   QQ：80743026  TEL：13791096254    15726402116

M16 AVR JTAGICE仿真器ISP下载线的系统核心Atmega16是ATMEL公司AVR系列单片机中非常经典的一款8位单片机，内带16-Kbyte可编程Flash，1-Kbyte SRAM，512 Byte EEPROM，8通道10-bit A/D转换器，M16 AVR JTAGICE仿真器ISP下载线支持JTAG 在线下载仿真和ISP下载，灵活的SPI，USART，TWI接口，内置看门狗，外围电路设计简单，只需供电即可工作，非常适合用于中小型电子产品的设计。

M16 AVR JTAGICE仿真器ISP下载线产品的一大特色是集成了USB JTAG ISP二合一，你不需要再购买额外的编程器和仿真器，只需再拥有一台电脑，就能开始学习和开发。 使用M16 AVR JTAGICE仿真器ISP下载线时请注意跳线，JTAG 模式跳到上方，ISP 模式(默认)跳到下方。M16 AVR JTAGICE仿真器ISP下载线拨码开关 SW3 的1和2控制是否连接USB到编程器，使用时需要打开。Atmega16芯片的PC2345为JTAG引脚，使用时需要注意，JTAGEN 使用时，JTAG 口不能当普通 IO 口使用。M16 AVR JTAGICE仿真器ISP下载线指示灯状态：A.上电时，红绿交替闪烁，最后停在绿灯或红灯亮状态，指示使用的是JTAG还是ISP；B. JTAG工作状态为绿灯亮或闪烁；C. ISP 工作状态为红灯亮或闪烁。

要使用M16 AVR JTAGICE仿真器ISP下载线进行系统开发，对计算机的最低要求：
1.至少80M空间用于安装AVR  studio和ICCAVR；
2.Windows 98/2000/ME/XP或者更高；
3.波特率为115200的RS232通讯口(串口)(如果没有，可以使用 USB 转串口线缆)；
4.USB接口用于通讯或者7-9V直流电源，内正外负，500mA。

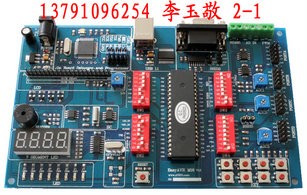

M16 AVR JTAGICE仿真器ISP下载线自检时，你需要的仅仅是串口线和电源线的连接，也可以在安装完驱动之后，使用USB线完成此功能，此时，需要将拨码开关SW3的34拨到开，其余关闭，默认为1256为开。M16 AVR JTAGICE仿真器ISP下载线开发板集成常用资源：LED、按键、七段数码管、RS232、LCD 接口等；开发板上集成了AVR  JTAG  ICE仿真器和 AVR  ISP编程器。

M16 AVR JTAGICE仿真器ISP下载线板载资源列表：
1.5V供电接口，输入 7~9V内正外负，送电源
2.板载AVR JTAG ICE USB接口
3.板载 AVR ISP USB接口
4.Atmega16 芯片，片内资源丰富
5.USB1.1通讯接口
6.RS232串行通讯口
7.RS485通讯接口
8.8个独立按键
9.4位一体七段数码管  HC595 驱动
10.8个独立 LED
11.1路有源蜂鸣器，也可接无源蜂鸣器
12.实时钟PCF8563
13.1IIC总线EEPROM  AT24c01
14.1-wire 单总线
15.晶振和复位电路
16.可选的有源晶振电路
17.AD 电压调整电位器
18.电位器参考电压和待测电压调整
19.4 个8位拨码开关
20.32Pin  MCU 外接端子  所有引脚标注
21.12864液晶接口
22.1602液晶接口
23.标准KF396尼龙接线端子
24.透明防滑硅胶脚垫

M16 AVR JTAGICE仿真器ISP下载线附带实验例程目录：
模数转换（AD）：
单通道 AD 采集，七段数码管显示结果
双通道分时采集，利用串口将结果传至 PC
蜂鸣器：
按键检测，蜂鸣器鸣叫
PCF8563 定时，蜂鸣器 1s&nbs
