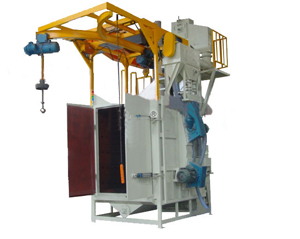

设备名称：XO-Q376吊钩抛丸清理机

规格型号：Q376

1、处理产品质量:

除锈质量等级　　　　 Sa2.5级（GB8923-88或ISO8501-1,1988）

2、室体最大外形尺寸:

长×宽×高　　　　　　　　 　　5700×2500×4800 mm

3、除尘器外形尺寸：

长×宽×高　　　　　　　　 　　1550×1500×2000 mm

3、清理工件尺寸：

直径×高　　　　　　　　 　　700×1400 mm

4、吊 钩：

吊钩载重　　　　　　　　 　　1000kg

自转速度　　　　　　　　 　　2.9r/min

电机功率　　　　　　　　 　　0.75kw

行走电机功率　　　　　　　　 0.8kw

5、抛丸器（2台）：

型 号　　　　　　　　　　　　 Q034型

数 量　　　　　　　　　　　　 2台

弹丸抛射速度　　　　　　　　 72~75m/s

功 率　　　　　　　　　　　　 2×7.5kw

6、提升机：

提升量　　　　　　　　　　　　 25t/h

皮带带度　　　　　　　　 　　1.23m/s

功 率　　　　　　　　　　　　 2.2kw

数 量　　　　　　　　　　　　 1套

7、分离器：

分离量　　　　　　　　　　　　 25t/h

分离区风速　　　　　　　　 　　4-5m/s

数 量　　　　　　　　　　　　 1套

分离效率　　　　 　　　　　　 98％以上

清理一钩工件所需时间　　　　　　5-12min

8、弹 丸：

首次加入量　　　　　　　　 　　 1.0-1.5t

直 径　　　　　　　　　　　　 ?1.0-1.2mm

9

、除尘系统风量：

总通风量　　　　　　　　　　　　23000m3 /h

风机功率　　　　　　　　　　　　5.5kw

设备总功率　　　　　　　　 　　约26kw

除尘效率　　　　　　　　　　　　99.8%

10、工作环境

环境温度　　　　　　　　　　　　-20~35℃

相对湿度　　　　　　　　　　　　≤96%

11、动力要求

电 源　　　　　　　　　　　　 AC380/220V，50Hz

压缩空气　　　　　　　　 　　0.50～0.60MPa，2.2m3/min

总重量　　　　　　　　　　　　 4.8T
