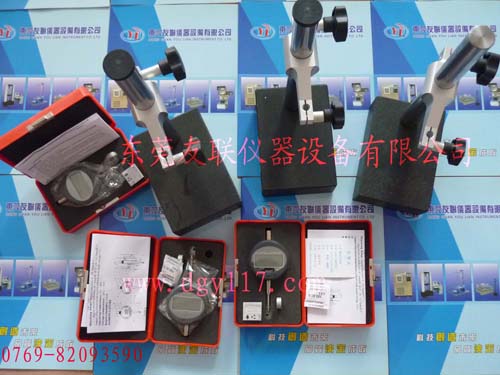

数显金（晶）片测试仪
优点：测试大量程范围12.7mm,采用数显表头可以在任意高设为零点，直接读数，精度高速度快，美观大方。
详细说明 金（晶）片测试仪是针对电话水晶头,网络线水晶头而设计，用于测量电话水晶头,网络线水晶头金片的深度。 适用于 4P、6P、8P 、种规格水晶头金片深度的测量。

一、概述本试验装置: 为桌上型,如结构图标,可检测PLUG金片深度。适用于各式PLUG金片深度测试，精度（±0.0１mm）高，操作迅速简便。

二、主要技术指标
1．比测台：花岗石。 150×100×60mm（长×宽×高），00级（符合JB/T 7975标准）。
2．数显百分表: 测量显示金片深度。全数显分辩率0.01mm；测量范围: 0.01～12.7mm,最小分度:0.01mm。
3．百分表提升杆: 往上提时,可将针状测头提起，以便测试。
4．全不锈钢片状测头（SR 0.3mm厚度）。 方便测试永不变形磨损。
5．PLUG金片治具：固定PLUG金片用，标配一个4P/6P/8P（10P）择一。 采用不锈钢加工磨制而成，不生锈，不磨损，公差小，操作方便，外观大方。
6．固定钮（百分表支杆）: 调整高低位置时,须先旋松,高度调整正确后,须旋紧。

．比测台支杆采用丝杆支柱，带微调功能，方便调整测试高度。提高检测精度，和生产效率
