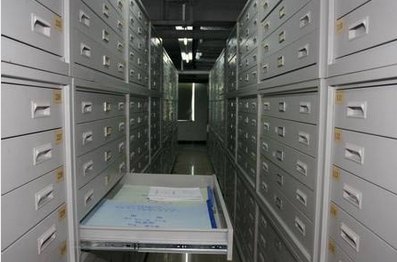

[供应]零号底图柜/河北正昊柜业有限公司
点击图片放大
  • 产品产地:
  • 产品品牌:
  • 包装规格:
  • 产品数量:111111
  • 计量单位:件
  • 产品单价:1
  • 更新日期:2016-01-15 10:28:56
  • 有效期至:2017-01-14
  • 收藏此信息
零号底图柜/河北正昊柜业有限公司 详细信息

河北正昊柜业有限公司 (1)手动密集底图柜、书画储藏柜为框架钢结构,主要由轨道、底盘、传动机构、柜体(包括立柱、滑轨、抽屉、门板、顶板、防护板)等零(部)件组成。架顶设有防尘装置,其列间密封,单独制动,防鼠、防盗和保密功能要求均同手动案密集储藏柜。   (2)轨道由20×25㎜不锈实心方钢和不少于3㎜厚钢板折弯成形的护板组焊而成,表面镀硬铬。轨道预埋式安装,轨道每隔200㎜要有一填块与硬质地面可靠固定。轨道安装精度应符合国家标准。   (3)传动系统主要由铁轮、传动轴、带座托架轴承,精密滚子链条、摇手体等零部件组成。链条采用精密滚子摩托车链条,传动齿轮经法兰处理。为保证驱动任何一列均能轻松的使其前方各列整体移动,采用中轴带双轴的传动方式,两根边轴均为主动轴,使密集架向左、向右两个方向都能轻松平稳驱动,传动比为1:5。既能保证移动速度,又保证手摇不吃力,符合国家标准,每标准列摇力不大于12n。手柄摇动轻便、灵活、无噪声,手柄可折叠,避免通行障碍。   (4)底图柜底盘采用分段焊接后整体组装式,重型底盘结构 底盘高度120mm,应连接牢固,运输、安装方便,底盘各段组装时用螺栓(m8x20带双弹垫,8.8级)连接紧固,底盘前、后底梁均冲有52×47的矩形槽,总装时将断面尺寸为50×40的立柱插入此矩形槽内定位,插入长度120mm。同时支撑滚轮用的底盘横档应采用大型特制专用模具一次模压成形,保证在外力作用下,架体无任何变形情况发生。   (5)底梁上安装防倒架,防止架体倾斜。   (6)柜体采用四立柱的结构。立杆上冲要有位置精确的方孔,便于安装抽屉滑道。抽屉及滑道的安装与拆卸应方便操作不允许用螺钉固定滑轨。   立柱上部依靠顶板连接成一个整体,每节一块顶板,顶板向上折弯,平面朝下。要增添视觉美感。架体沿列长方向的两边要分别安装一套斜拉杆装置,便于调节架体的单面度。   每拼立柱上双面均布可调节挂孔,经过四次模压折弯成矩形柱体,上中下三根立柱联接档整体焊接式设计,结构应稳固合理、美观、大气,不易变形。   (7)底图柜要求立柱下端直接插入底盘固定矩形孔内,通过夹紧块将立柱紧锁抱紧于底盘上,螺栓(m6x15带双弹垫,8.8级)紧固,立柱上端与顶板通过螺栓(m8x15/70带双弹垫,8.8级)紧固,立柱内由套管支承卡死,使立杆顶部形成整体,增强架体的整体刚性。
